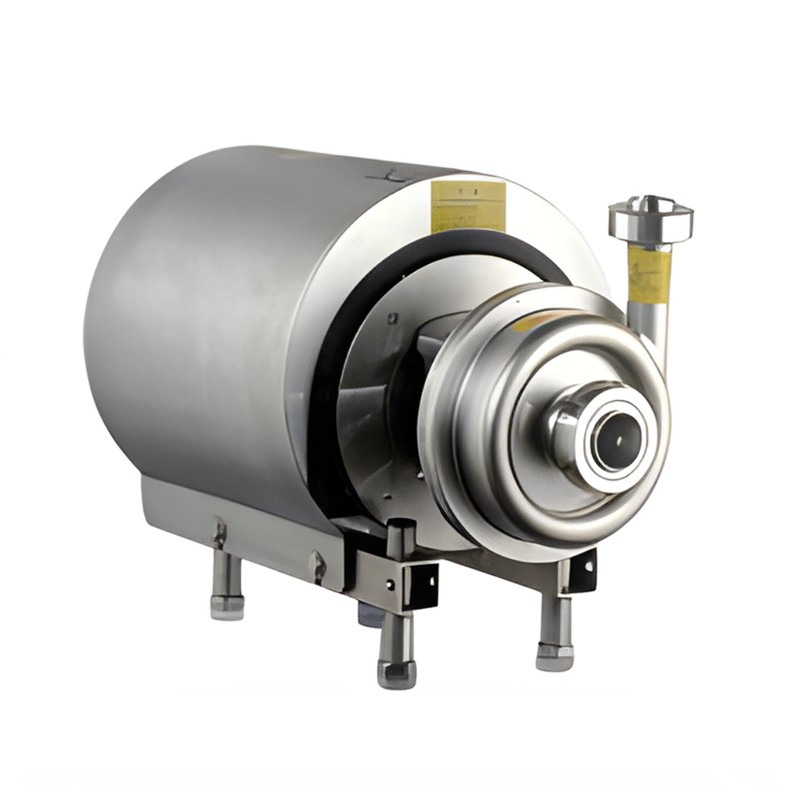

Pompe centrifuge sanitaire

La pompe centrifuge sanitaire est conçue pour un rendement élevé, des performances sanitaires et une valeur économique. Conçue pour répondre aux exigences exigeantes des industries telles que la transformation des aliments, les boissons, les produits laitiers, les produits pharmaceutiques et chimiques, la pompe AMH garantit une manipulation douce des produits avec une excellente résistance à la corrosion. Sa construction hygiénique prend en charge le nettoyage CIP (Clean-in-Place) et est conforme aux normes sanitaires modernes. Avec neuf options de tailles disponibles, la série de pompes AMH offre des solutions flexibles pour une large gamme d'applications de transfert de fluides, ce qui en fait un choix idéal pour les environnements sanitaires et industriels.

envoyer une demande

Description du produit

Pompe centrifuge série AMH – Haute efficacité et conception hygiénique

La pompe centrifuge sanitaire est une pompe centrifuge haute performance et économique conçue pour répondre aux exigences strictes des applications hygiéniques tout en offrant une manipulation douce du produit et une excellente résistance chimique. La série AMH est disponible en neuf tailles différentes : AMH-5, -10, -15, -20, -25, -30, -35, -40 et -45, offrant des options polyvalentes pour répondre à diverses exigences de processus.

Conception standard

Chaque pompe AMH est composée d'un moteur électrique standard, d'un arbre de pompe, d'un accouplement flexible (l'AMH-5 utilise un boulon à coin), d'un adaptateur, d'une plaque arrière, d'une roue, d'un corps de pompe et d'un joint mécanique. Tous les modèles sont entièrement compatibles avec les systèmes CIP (Clean-In-Place), dotés de principes de conception hygiénique avec des transitions à grand rayon et des joints nettoyables pour garantir un assainissement optimal.
Pour les applications hygiéniques, les pompes AMH sont équipées d'un capot moteur en acier inoxydable durable qui protège le moteur et prend en charge les opérations sanitaires. Chaque unité AMH complète comprend quatre pieds de support réglables en acier inoxydable pour une installation stable et flexible.
Pour les applications industrielles (non hygiéniques), les pompes AMH sont disponibles sans capot moteur en acier inoxydable, offrant une solution plus économique tout en conservant des performances robustes.

Paramètre

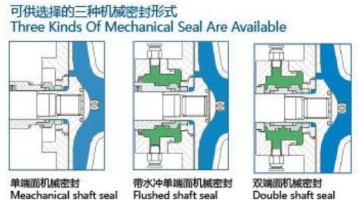

Joint d'arbre

La pompe AMH est équipée d'une garniture mécanique simple externe ou d'une garniture mécanique à rinçage à l'eau. La bague d'étanchéité fixe est en acier inoxydable AISI 316L combiné avec du carbure de silicium ou du carbure de tungstène, tandis que la bague d'étanchéité rotative est généralement construite à partir de carbone de haute qualité (graphite). Pour les configurations à rinçage à l'eau, un joint à lèvre durable est également inclus pour améliorer les performances à long terme. De plus, la pompe AMH peut être équipée en option d'une double garniture mécanique pour répondre à des exigences de processus plus exigeantes, garantissant un fonctionnement fiable dans une large gamme de conditions sanitaires et industrielles.

Données techniques
Max. pression d'entrée	4 barres
Pression maximale à l’exportation	6,5 barres
Plage de température	-20 ℃~+135 ℃ (EPDM)
Niveau sonore (à 1 m)	60-85 dB(A)

Joint d'arbre rincé (AMH-5 à AMH-45) :
Pression d'entrée d'eau maximale : 1 bar
Consommation d'eau : 0,25 - 0,5 L/min
Double garniture d'arbre mécanique :
Pression d'entrée d'eau maximale (AMH-5 à AMH-45) : 500 kPa (5 bar)
Consommation d'eau : 0,25 - 0,5 L/min
Connexions pour FSS et DMSS :
Filetage extérieur R 1/8" (BSP)
Moteur:
Moteur à bride selon la norme métrique CEI
2 pôles = 3000 tr/min à 50 Hz
Protection IP55
Classe d'isolation F
Tension et fréquence :
Triphasé, 50 Hz, 220-240 V Δ / 380-420 V Y pour ≤ 4 kW
Triphasé, 50 Hz, 380-420 V Δ / 660-690 V Y pour ≥ 5,5 kW
Tailles de moteur :
50 Hz : 0,75, 1,1, 1,5, 2,2, 3, 4, 5,5, 7,5, 11, 15, 18,5, 22 kW
Informations de commande :
Veuillez préciser les éléments suivants lors de la commande :
Type de pompe
Tension et fréquence
Types de connexion
Débit, pression et température
Densité et viscosité du produit
Options supplémentaires

Raccordements(mm)Version sanitaire
	OIN	OIN	VACARME	SMS	BS	DS
	Serrer	Mâle	Mâle	Mâle	Mâle	Mâle
D151	21	21	22	20	27	20
D238	21	21	22	20	27	20
D163	21	21	25	24	27	24
D251	21	21	22	20	27	20
D176	21	21	30	24	27	24
D263	21	21	25	24	27	24
D1 101,6	21	21	30	35	32
D276	21	21	30	20	27

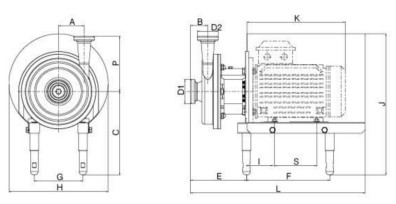

Taille	0,75/1,1 kW	1,5 kW	2,2 kW
A	80	80	80
B	53	53	53
Cmin	202	192	192
C-Max	257	247	247
E	125	127	127
F	190	240	240
G	125	140	140
H	251	288	288
I	82	82	82
J Min	322	342	342
J-Max	377	397	397
K	245	260	285
P	160	160	160
S	100	100	125
L	511	538	538

AMH-5

Taille	1,5 kW	2,2 kW	3 kW	4 kW
A	80	80	80	90
B	53	53	53	50
Cmin	192	192	222	214
C-Max	247	247	277	269
E	127	127	137	137
F	240	240	300	300
G	140	140	160	190
H	288	288	323	359
I	82	82	95	102
J Min	342	342	392	397
J-Max	397	397	447	452
K	260	285	320	335
P	160	160	160	185
S	100	125	140	140
L	538	538	538	548

AMH-10

Taille	3 kW	4 kW	5,5 kW
A	80	90	90
B	53	50	53
Cmin	222	214	244
C-Max	277	269	299
E	137	137	157
F	300	300	381
G	160	190	216
H	323	359	383
I	95	102	135
J Min	392	397	412
J-Max	447	452	467
K	320	335	285
P	160	185	185
S	140	140	140
L	538	548	568

AMH-15

Taille	2,2 kW	3 kW	4 kW	5,5/7,5 kW
A	80	80	90	90
B	53	53	50	50
Cmin	192	222	214	244
C-Max	247	277	269	299
E	127	137	137	157
F	240	300	300	381
G	140	160	190	316
H	288	323	359	383
I	82	95	102	135
J Min	342	392	397	447
J-Max	397	447	452	502
K	285	320	335	402
P	160	160	185	185
S	125	140	140	140
L	538	538	548	568

AMH-20

Taille	5,5/7,5 kW	11/15 kW
A	90	126
B	50	107
Cmin	244	228
C-Max	299	345
E	157	192
F	381	483
G	316	254
H	383	485
I	135	253
J Min	447	438
J-Max	502	554
K	402	493
P	185	204
S	140	210
L	568	775

AMH-25

Taille	4 kW	5,5/7,5 kW	11/15 kW
A	90	90	126
B	50	50	107
Cmin	214	244	228
C-Max	269	299	345
E	137	157	192
F	300	381	483
G	190	316	254
H	359	383	485
I	102	135	253
J Min	397	447	438
J-Max	452	502	554
K	335	402	493
P	185	185	204
S	140	140	210
L	548	568	775

AMH-30

Taille	7,5 kW	11/15 kW
A	90	126
B	50	107
Cmin	244	228
C-Max	299	345
E	157	192
F	381	483
G	316	254
H	383	485
I	135	253
J Min	447	438
J-Max	502	554
K	402	493
P	185	204
S	140	210
L	568	775

AMH-35

Taille	7,5 kW	11/15 kW	18 kW
A	90	126	126
B	50	50	107
Cmin	244	244	228
C-Max	299	299	345
E	157	148	192
F	381	381	483
G	316	216	254
H	383	383	485
I	135	135	253
J Min	447	447	438
J-Max	502	502	554
K	402	402	493
P	185	231	231
S	140	140	210
L	568	568	775

AMH-40

Taille	7,5 kW	15/11/18,5 kW	22 kW
A	90	126	126
B	50	50	107
Cmin	214	244	260
C-Max	269	299	365
E	137	148	192
F	300	381	506
G	216	254	279
H	359	383	533
I	102	135	174
J Min	397	447	484
J-Max	452	502	589
K	335	402	570
P	185	231	231
S	140	140	241
L	568	568	865
