Port de transfert rapide

Intégration du port Alpha pour les isolateurs et les systèmes de transfert – Manutention sécurisée et aseptique des matériaux

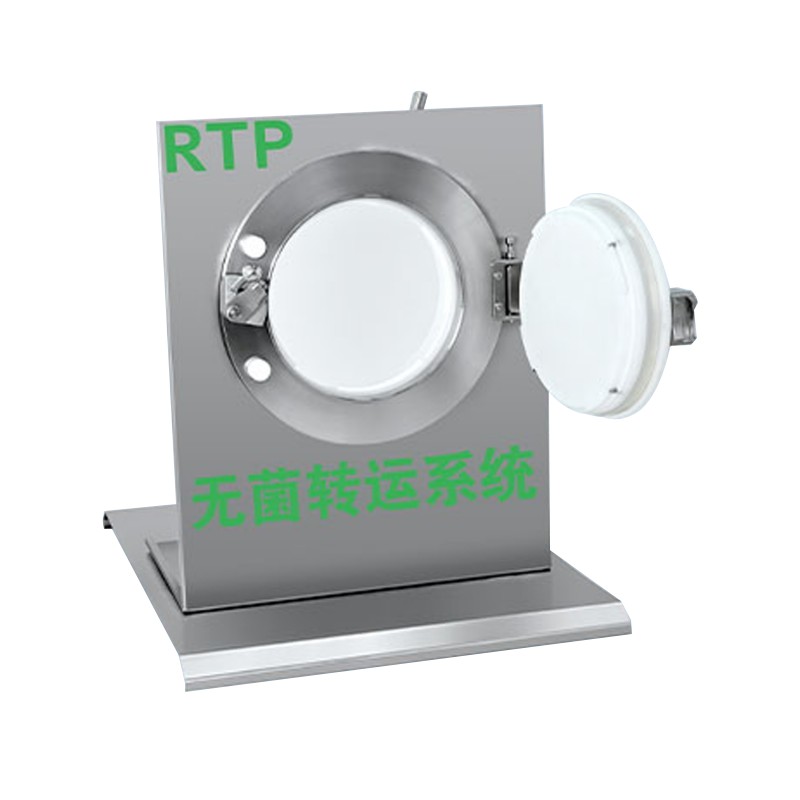

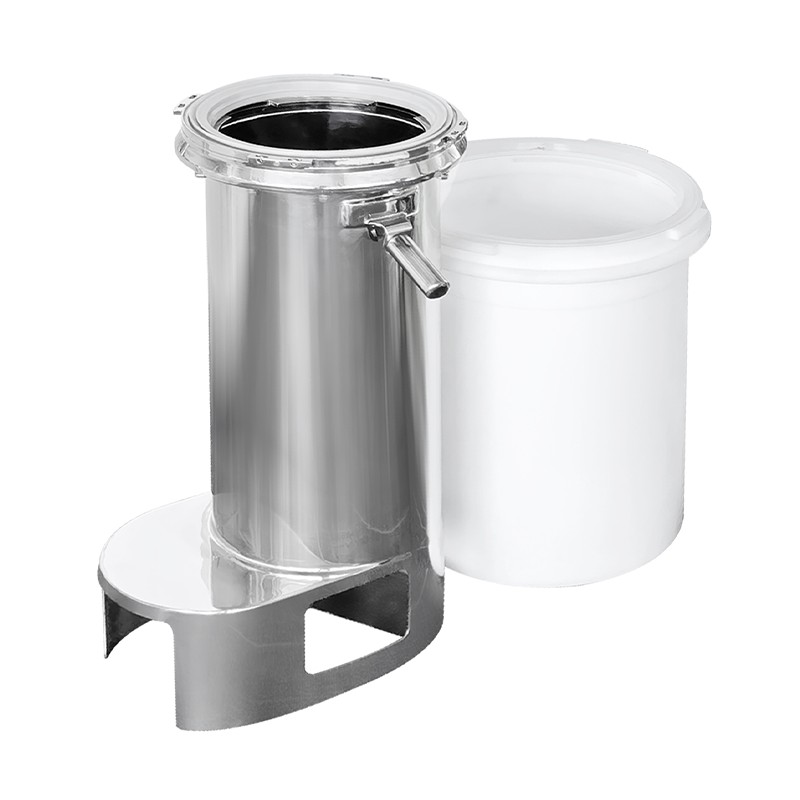

Le port Alpha est conçu pour être intégré aux points d'entrée et de sortie des isolateurs ou des systèmes de transfert de confinement. Il s'interface parfaitement avec les conteneurs Beta, disponibles en acier inoxydable ou en plastique. Les opérateurs peuvent ouvrir la porte du port Alpha depuis l'intérieur de l'isolateur via un port pour gants, permettant ainsi le transfert sûr et aseptique des matériaux dans le conteneur Beta.
Le système garantit que le conteneur Beta ne peut être désengagé que lorsque la porte du port Alpha est complètement fermée, maintenant ainsi un environnement sécurisé et sans contamination. L’étanchéité critique reste intacte tout au long du processus d’amarrage et de désamarrage.

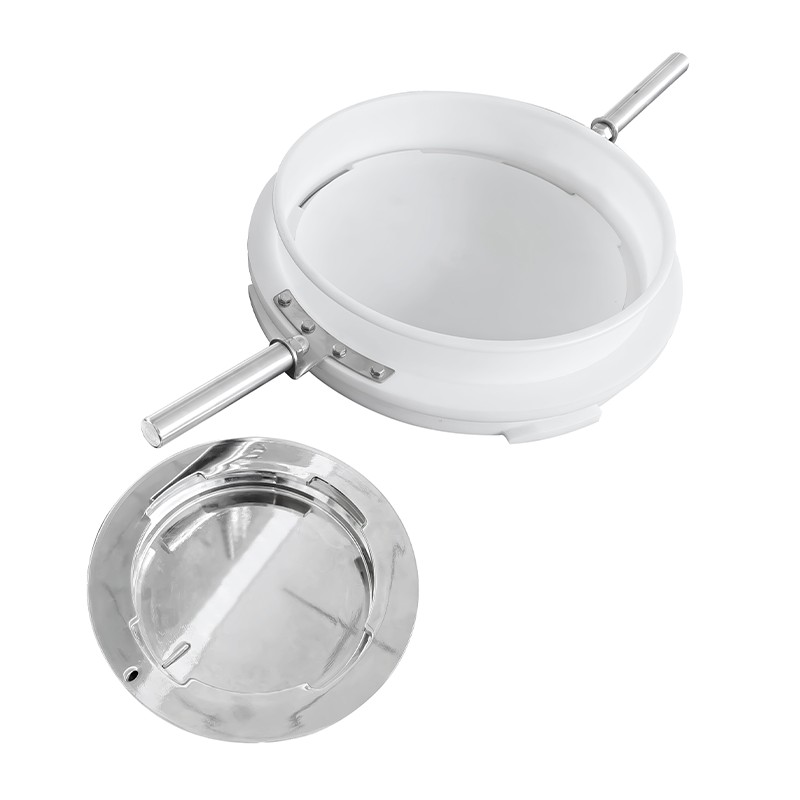

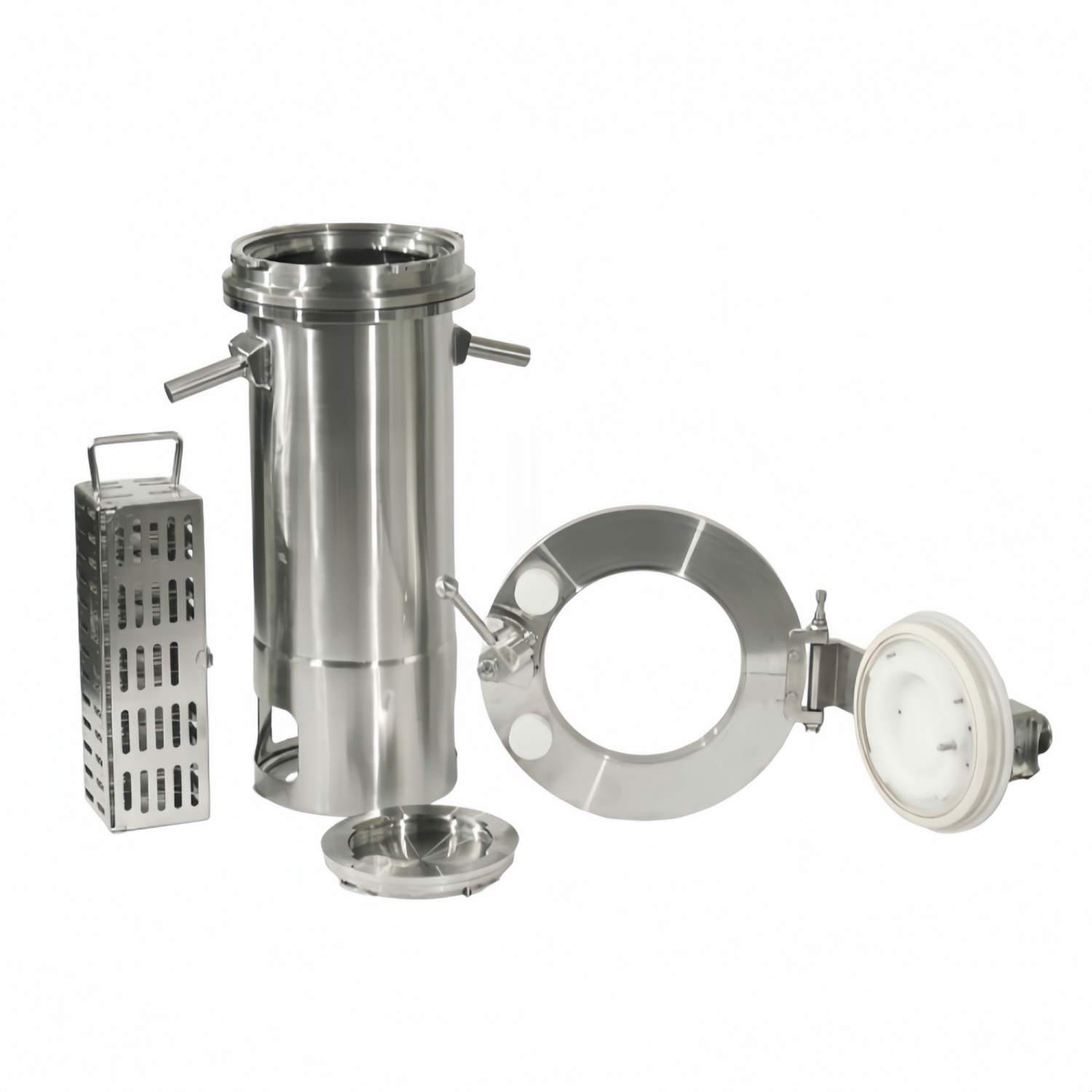

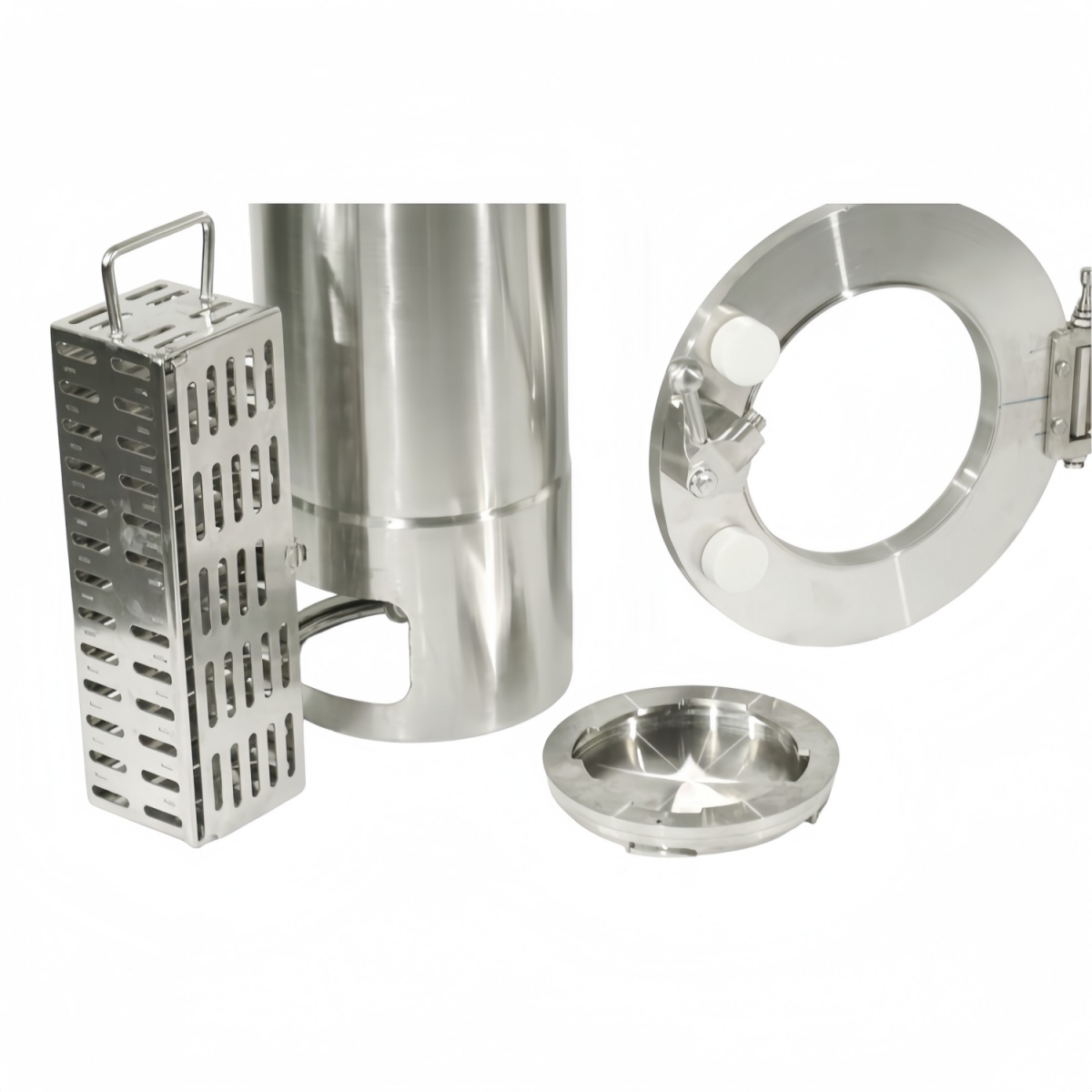

Le système de port de transfert rapide (RTP) se compose de deux composants principaux : l'unité Alpha et l'unité Beta. Chaque unité est équipée de sa propre porte, de joints haute performance et d'un mécanisme de verrouillage robuste. L'unité Alpha est généralement montée sur le mur d'un isolateur ou d'une boîte à gants, tandis que l'unité Beta est portable et utilisée pour transférer des produits ou des déchets dans et hors de la zone de confinement.

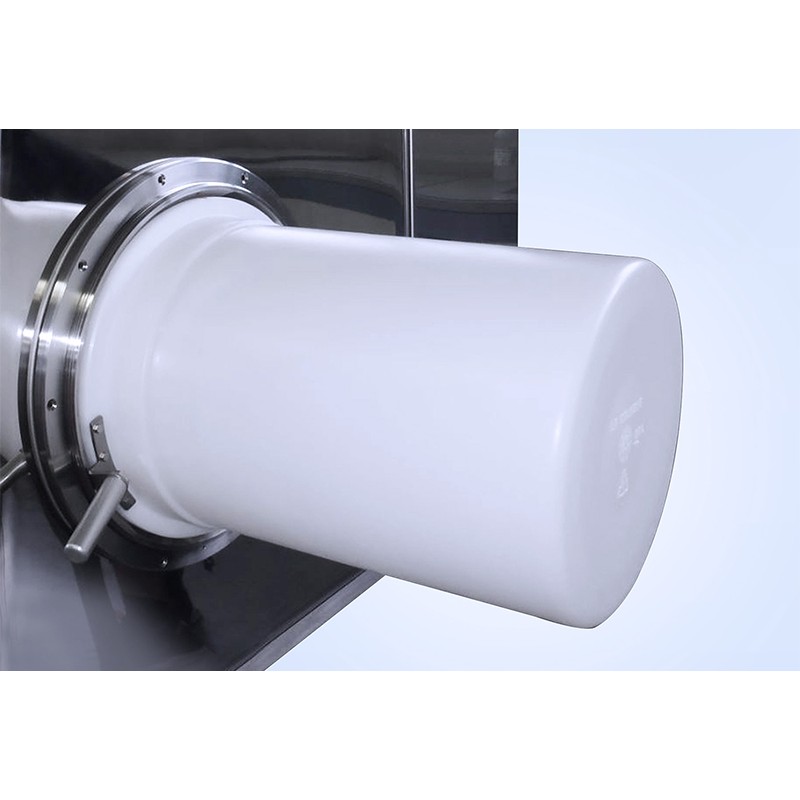

Lorsque les unités Alpha et Beta sont correctement amarrées, les matériaux peuvent être déplacés rapidement et en toute sécurité sans violer l'environnement stérile ou confiné. Le système de verrouillage sur le port Alpha garantit un amarrage Alpha-Beta sécurisé et fiable, garantissant que la porte Alpha ne peut pas être ouverte à moins que l'unité Beta ne soit entièrement et correctement connectée.

Paramètre

◆ Matériau du corps : acier inoxydable 316L (pièces en contact avec le produit) et acier inoxydable POM/304 (pièces sans contact)
◆ Matériau d'étanchéité : Caoutchouc fluoré (FKM), caoutchouc de silicone — conforme à FDA 21 CFR 177.2600 (standard)
◆ Finition de surface : Ra < 0,4 µm (surfaces de contact avec le produit) ; Ra < 0,8 µm (surfaces sans contact)
◆ Niveau de confinement : classification d'étanchéité jusqu'à OEB4

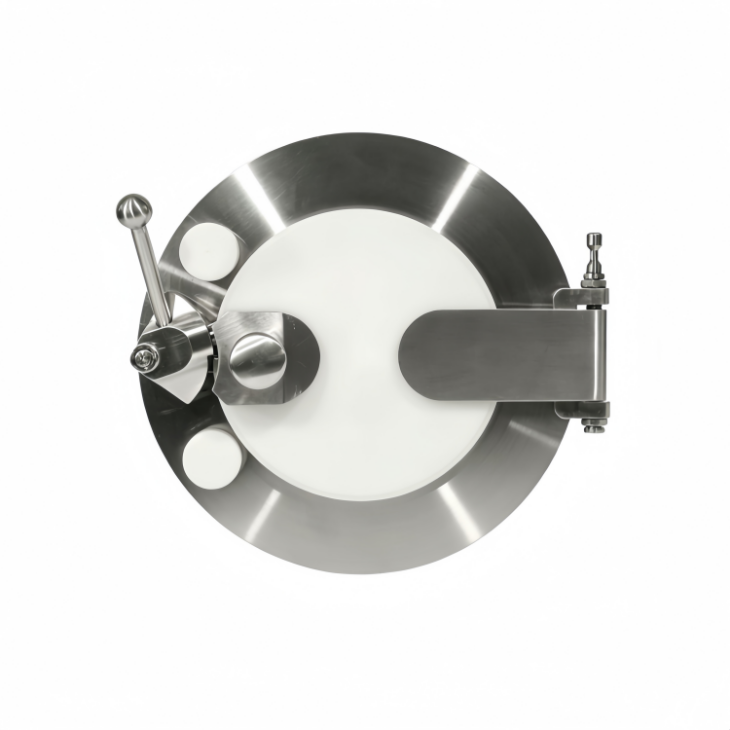

Le cœur du système de transfert est le port Alpha, dont le mécanisme de verrouillage sécurisé assure une sécurité totale lors des opérations de connexion et de déconnexion. Le système est basé sur l'interaction entre les composants Alpha et Beta, chacun équipé d'une porte, d'un mécanisme de verrouillage et d'éléments d'étanchéité.

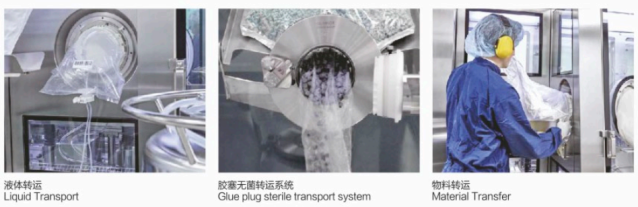

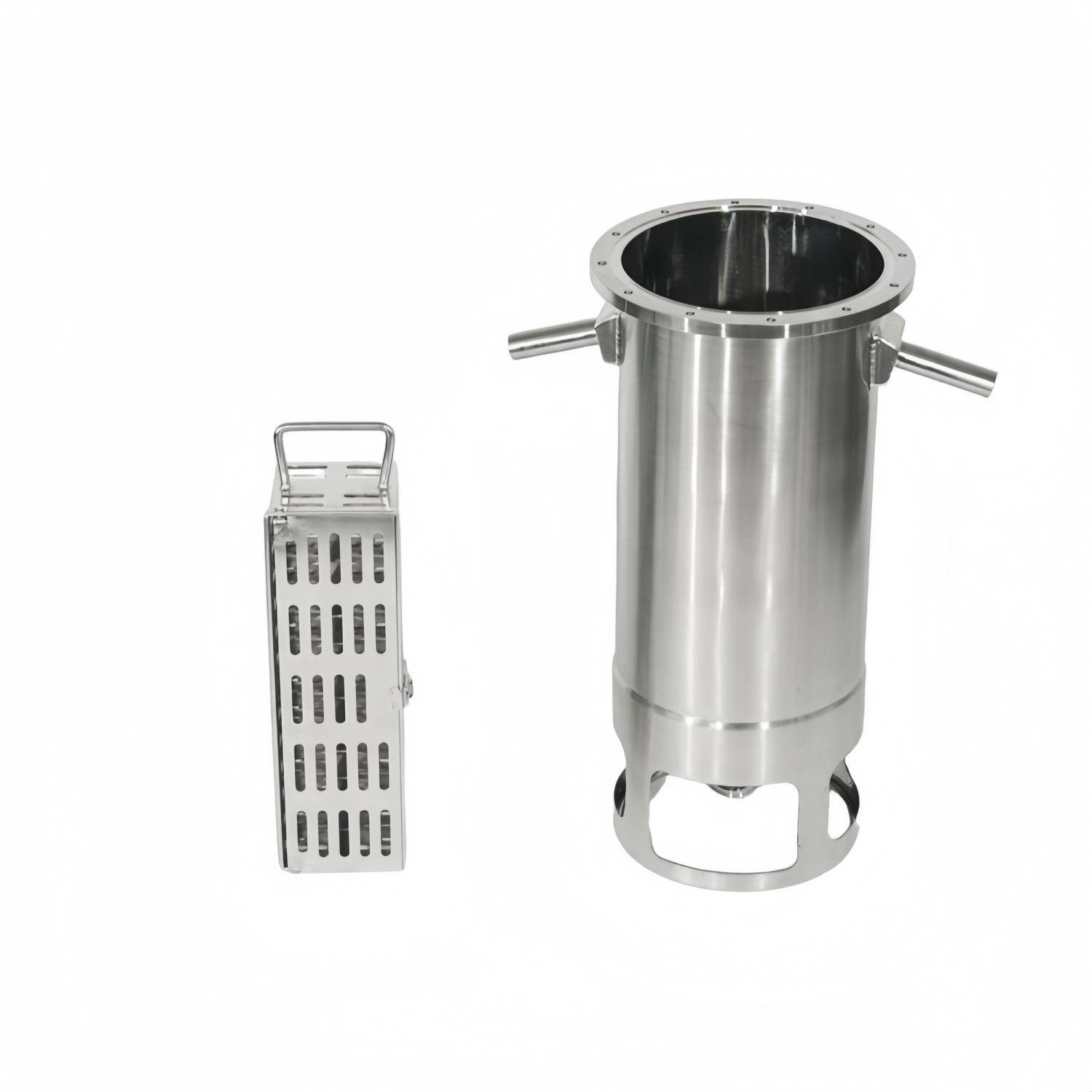

L'unité Alpha est généralement installée sur des isolateurs, des RABS (Restricted Access Barrier Systems), des enceintes de biosécurité ou des murs de salle blanche. L'unité Beta se compose d'un conteneur, d'un sac ou d'un dispositif similaire utilisé pour le transfert en toute sécurité de composants, de solides ou de liquides entre des environnements stériles ou confinés.

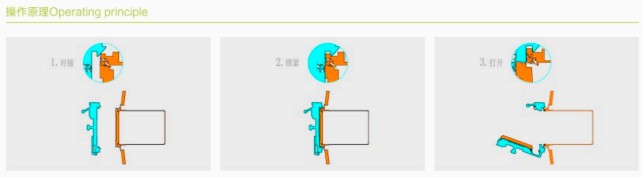

Connexion manuelle à rotation de 60° :

Les composants Alpha et Beta sont solidement connectés en les faisant pivoter manuellement de 60 degrés. Une fois correctement amarrées, les portes de chaque composant se dégagent de leurs boîtiers respectifs et se verrouillent ensemble pour former une seule unité. Un joint à lèvre assure une connexion fiable et étanche. À ce stade, la porte peut être ouverte sans compromettre la stérilité ou l’intégrité du confinement.

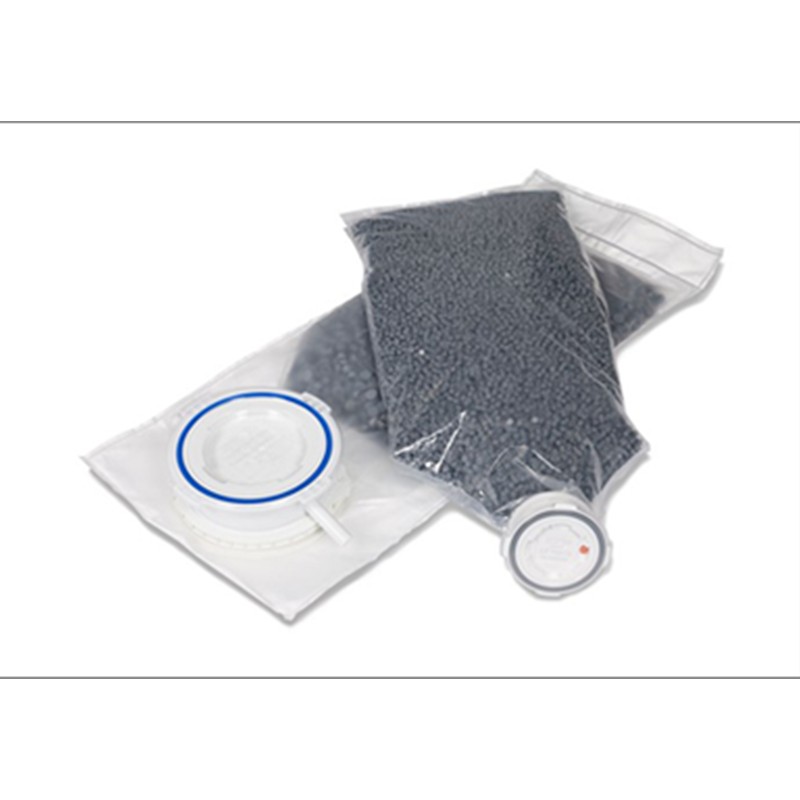

Prêt à l'emploi (RTU)
Durée de conservation : 24 mois (en moyenne)
Volumes de sacs : disponibles dans une large gamme de 10 L à 150 L pour s'adapter à diverses applications
