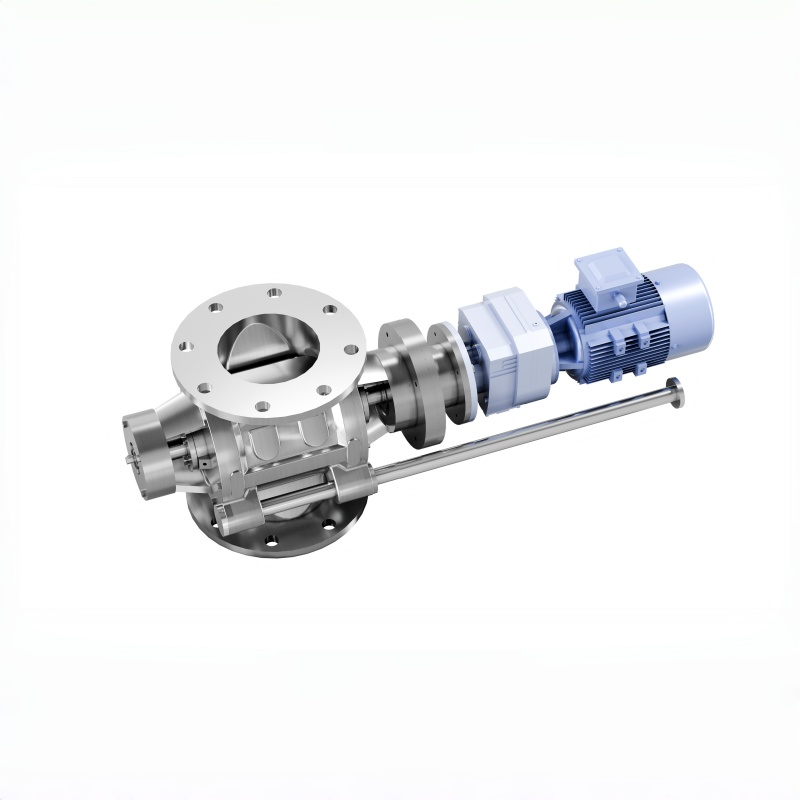

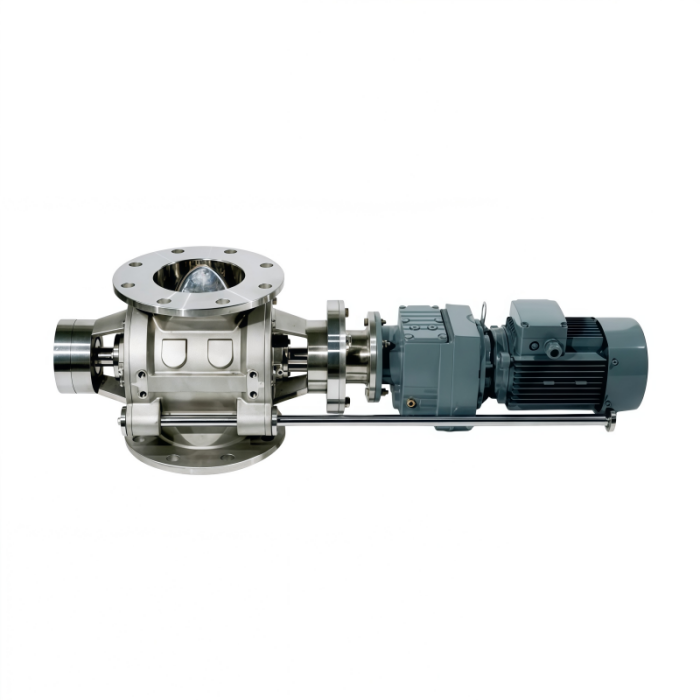

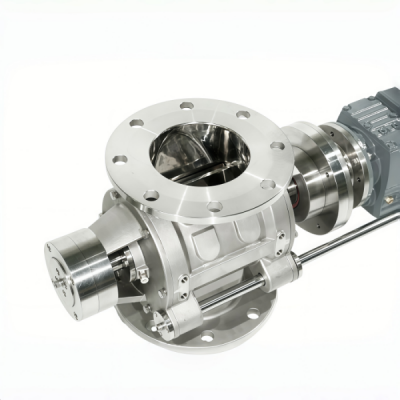

Vannes rotatives à nettoyage rapide

Principe de fonctionnement

Le matériau stocké dans la trémie supérieure s'écoule dans les poches du rotor sous la force de la gravité. Lorsque le rotor tourne en continu, le matériau est déchargé de manière contrôlée et continue à la sortie. Par conséquent, la vanne rotative permet un dosage précis et une décharge continue des matériaux solides en vrac.

Il est largement utilisé pour le transport de granulés, de poudres et d’autres matériaux solides en vrac. Dans les systèmes de transport à pression positive et les systèmes de transport sous vide, la vanne rotative fournit une alimentation uniforme et stable dans la canalisation de transport, garantissant un débit de matériau constant et une vitesse de transport stable, ce qui garantit un fonctionnement fiable du système.

En tant que dispositif d'alimentation simple et efficace, la vanne à sas rotatif présente un fonctionnement stable, un retrait facile du rotor et un nettoyage pratique. Il convient à la manipulation de poudres et de granulés et est largement utilisé dans des industries telles que la production de batteries au lithium, le traitement chimique, la manipulation de poudres alimentaires et pharmaceutiques.

De plus, la vanne rotative est équipée d'un système d'étanchéité au gaz. En introduisant du gaz d'étanchéité dans la zone d'étanchéité du rotor, une barrière anti-gaz stable est formée, empêchant efficacement les fuites de matériau et éliminant le croisement de gaz entre les différentes zones de pression. Cela garantit des performances fiables dans des conditions de transport sous pression positive et sous vide.

Spécification technique

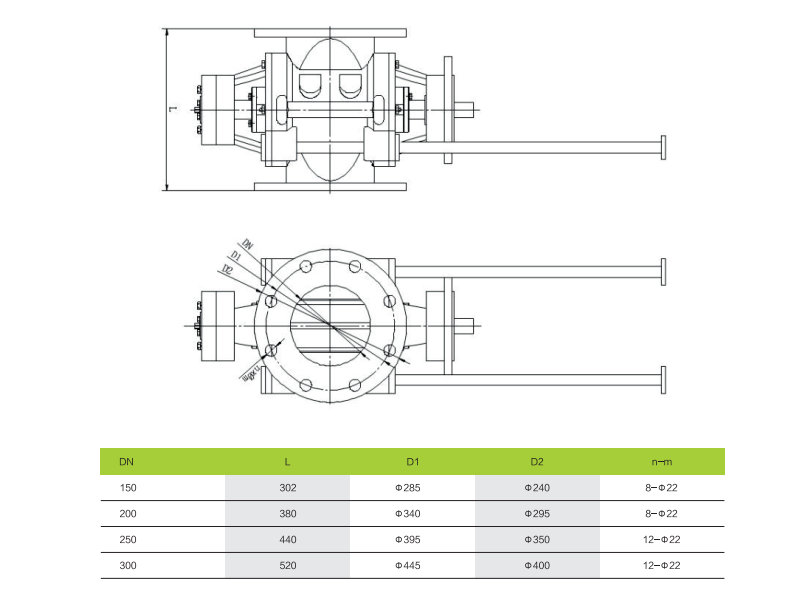

▪ Taille : DN150–DN300

▪ Pression de service : -0,1 MPa à 0,15 MPa

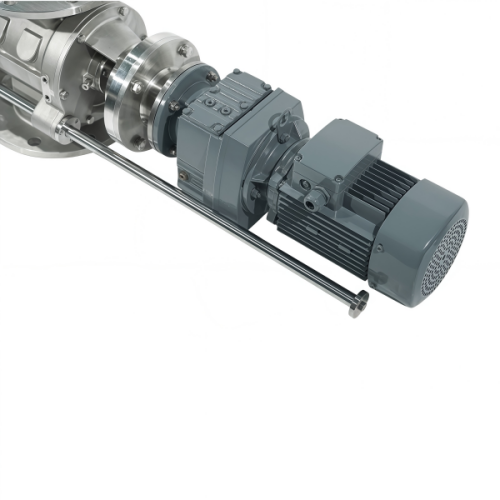

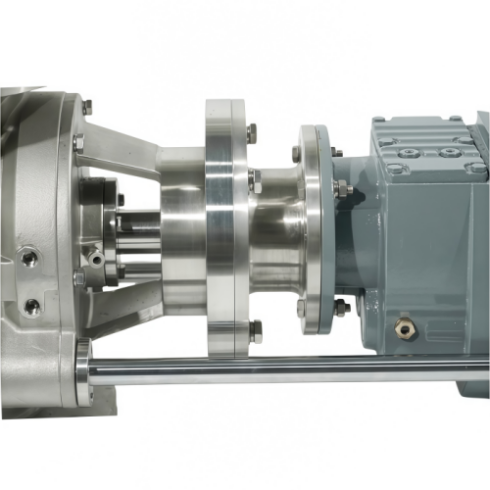

▪ Actionneur : Motoréducteur (standard)

▪ Température de fonctionnement : -20°C à +150°C

▪ Matériau (pièces métalliques) : acier inoxydable 316L / 304 (pièces en contact avec le produit)

 Acier inoxydable 304 (pièces non mouillées)

▪ Matériau d'étanchéité : Fluoroélastomère (FKM), conforme à la norme FDA 21 CFR 177.2660 (standard)

▪ Finition de surface : Ra < 0,4 μm (parties en contact avec le produit)

▪ Type de pression : conception non étanche à l'air/non étanche à la pression (standard)

▪ Normes de connexion : GB PN10 / ANSI 150# / DIN PN10 / JIS 10K / HG20592

▪ Type de connexion : connexion à bride
