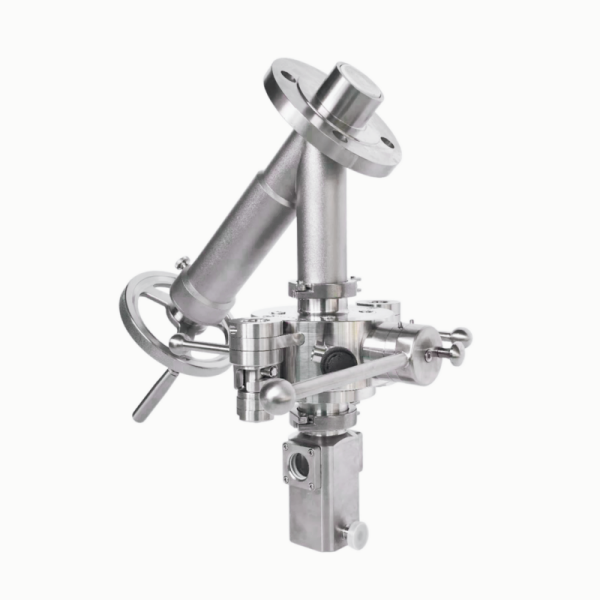

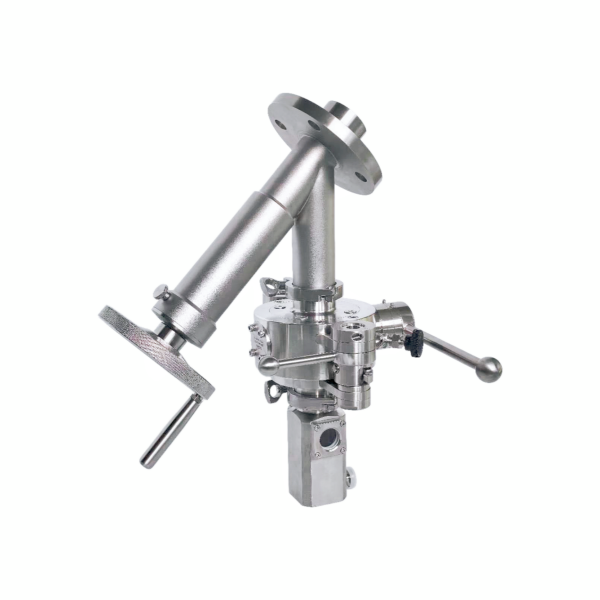

Valve d'échantillonnage de poudre à haut confinement

Atteindre un confinement élevé lors de l’échantillonnage de produits puissants ou sensibles constitue un défi majeur dans la production pharmaceutique et chimique. La vanne d'échantillonnage de poudre à haut confinement AVM est spécialement conçue pour garantir un échantillonnage sûr, propre et entièrement contrôlé sans exposer les opérateurs ou l'environnement à des substances nocives.
Notre système est conçu autour d’exigences strictes OEL (Operator Exposure Limit).
La VLEP définit la concentration maximale dans l'air d'une substance active pouvant être présente dans la salle de production sans entraîner de risque pour la santé des opérateurs.
La technologie d'échantillonnage avancée d'AVM garantit une performance OEL < 1 μg/m³, ce qui la rend adaptée à la manipulation d'API très puissants et de poudres toxiques.
Le récipient d'échantillonnage standard a une capacité de 250 ml (16 pouces cubes) et se connecte facilement aux lignes de traitement existantes via une interface tri-clamp DN50 / 2,5". Le système s'intègre parfaitement à la vanne papillon divisée AVM, offrant un transfert fiable et sans contamination entre le processus et les points d'échantillonnage.

Avantages clés

Performances de confinement élevées garantissant la sécurité des opérateurs et des produits
Démontage rapide et sans outil, comprenant un dispositif de nettoyage dédié pour un délai d'exécution efficace
Conception compacte pour une installation facile dans des espaces de production restreints
Construction sans volume mort pour éviter la perte de produit et la contamination croisée
Intégration fluide avec la technologie de vanne papillon divisée AVM pour un échantillonnage fermé et sécurisé
Qu'il soit utilisé pour l'échantillonnage de routine, la vérification de lots ou le contrôle qualité, le dispositif d'échantillonnage à haut confinement AVM offre une solution robuste et conforme aux environnements de production modernes à haute puissance.

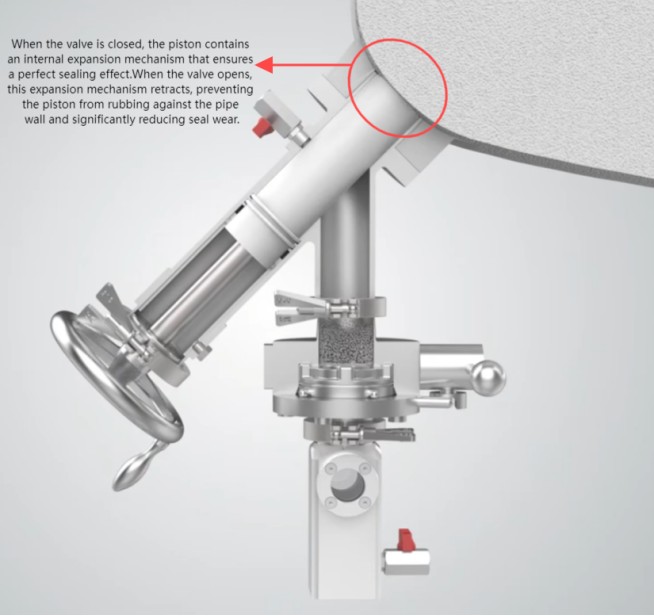

type de piston

En position fermée, l'étanchéité est réalisée directement par le piston sur la paroi interne de la vanne, sans avoir besoin de joint. Le système breveté à l'intérieur de ce piston permet au PTFE de se dilater et d'assurer une parfaite étanchéité du vide jusqu'à 10 bar (145 psi).
L'avantage d'avoir un piston jetable à l'intérieur de la vanne d'échantillonnage de poudre à haut confinement est d'éliminer le besoin de joints toriques qui peuvent être endommagés pendant le fonctionnement de la vanne.
Dans cette position, le piston affleurera le point de connexion, ne laissant aucun espace mort.

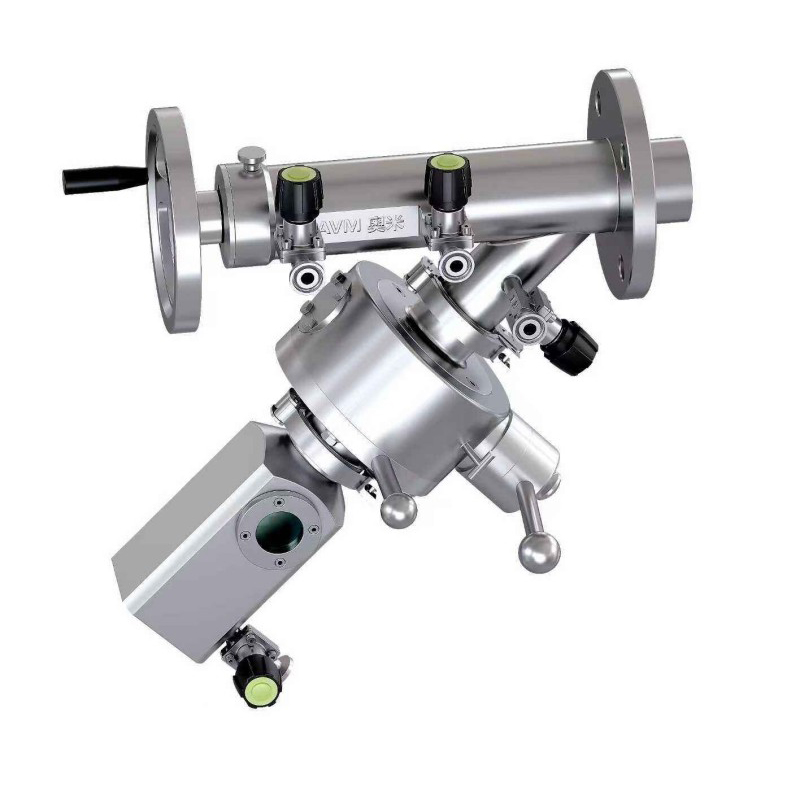

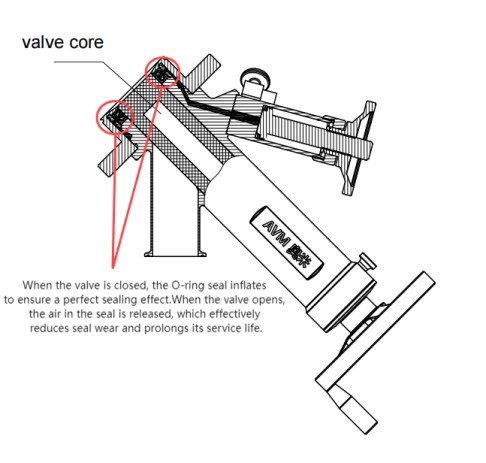

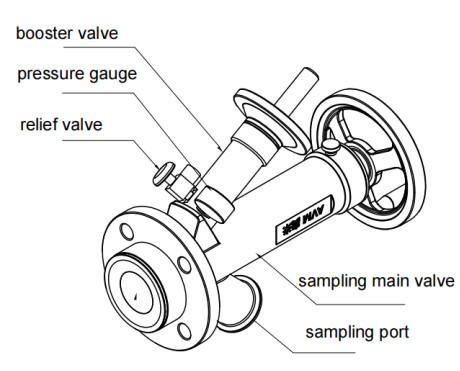

Type de joint gonflable

Caractéristiques:

Faible rétention, pas de coin mort, haute propreté, petit couple
L'airbag et le piston n'ont aucune friction, ce qui prolonge la durée de vie de la valve.
Convient pour : fluides, poudres, granulés et autres matériaux.
Matériau du noyau de valve : PTFE + grattoir métallique/PEEK/PTFE/métal, autres disponibles.
Matériau de l'airbag : Silicium/EPDM/FKM/FFKM ; d'autres disponibles

Accessoires

Vanne papillon fendue

Les vannes papillon divisées AVM sont conçues pour les applications pharmaceutiques à haut confinement, atteignant les normes OEB4–OEB5. La conception divisée garantit un nettoyage et un entretien faciles, une étanchéité fiable et une manipulation sûre des composés puissants.

Bouteille avec raccord Tri-Clamp

Les bouteilles d'échantillonnage peuvent être personnalisées en taille et en type de connexion pour répondre à vos besoins spécifiques.
