Verre de vue droit

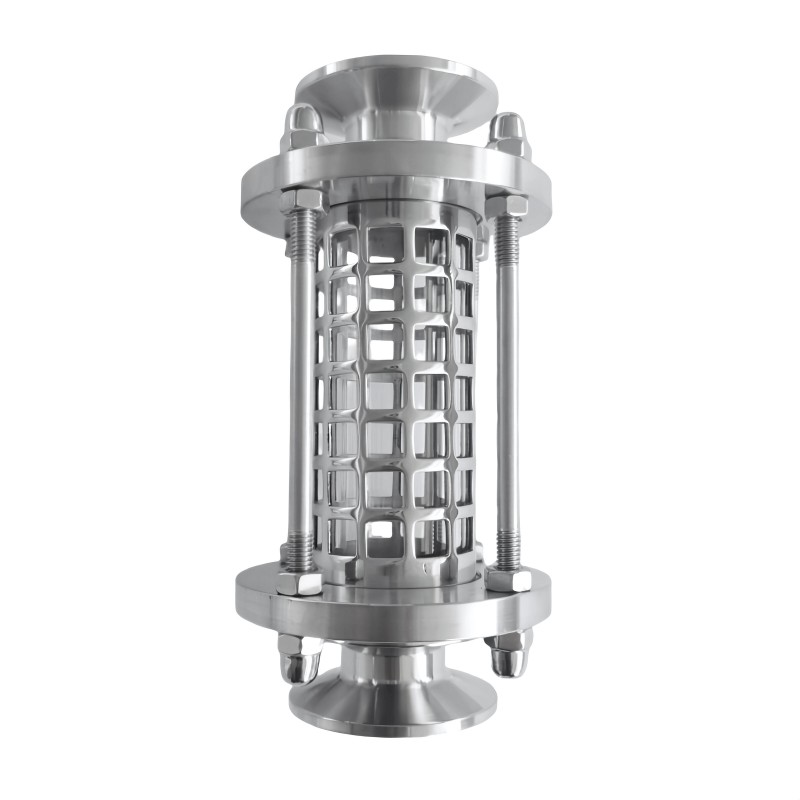

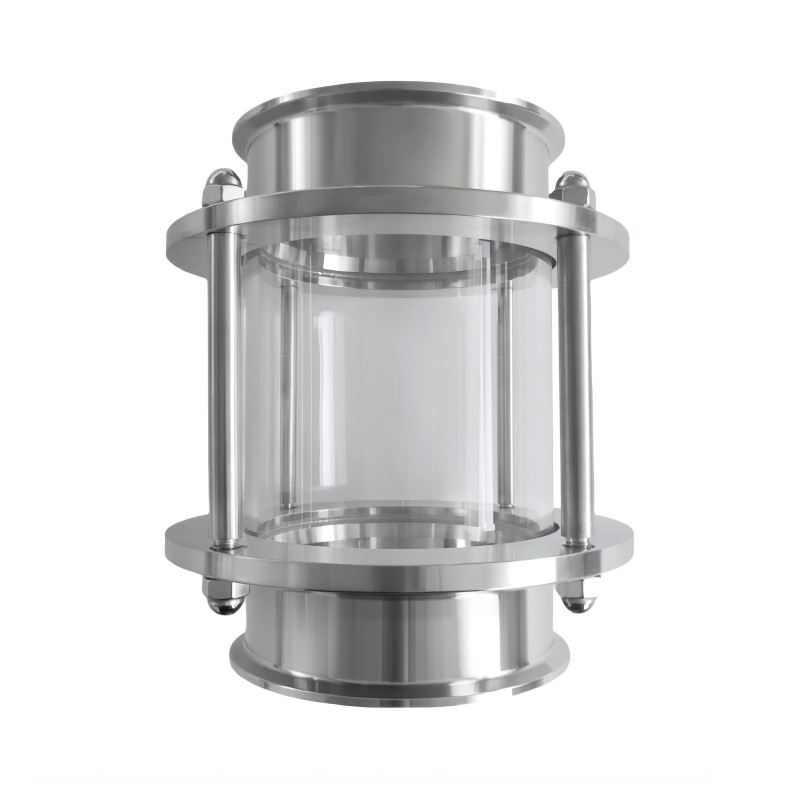

Le verre de vue droit est utilisé pour voir la situation de travail de l'équipement, selon différentes conditions, AOMI fournit différents verres de vue, pour répondre aux exigences, largement utilisé pour les aliments, les boissons et les pharmacies, etc. Verre de visée droit, vision à 360 degrés, et choix d'un filet de protection métallique, réglage de niveau et vertical. Utiliser pour le réglage avec un tuyau.

envoyer une demande

Description du produit

Données techniques
Matériel	contacter les pièces du produit	316L(1.4404)
	pièces de produit sans contact	304(1.4301)
	Fournir un certificat EN 10204 3.1B
voyant	Verre Pyfex (regard droit)
	Verre Pyrex/verre trempé (verre de visualisation union)
Matériau du joint	Standard	EPDM
	Option	FPM, Silicone. PTFE. NBR
	Les matériaux des joints sont conformes à la norme FDA 177.2600
Plage de température	-20 ℃ ~ +135 ℃ (EPDM)
Traitement de surface	Surface interne	Ra ≤ 0,8 um
	Finition de la surface externe	Ra ≤ 1,6 um
Connexion	Méthode de connexion : soudage, filetage, pince, bride.

Paramètre du verre de visée droit

Série soudée

Taille	A	B	C	H
1"	22.1	25.4	76	138
1,5"	34.8	38.1	85	138
2"	47.5	50.8	100	144
2,5"	60.2	63.5	115	144
3"	72.9	76.2	125	150
4"	97.38	101.6	162	154

Série soudée standard POUCE

Taille	A	B	C	H
DN25	26	29	79	136
DN32	32	35	85	136
DN40	38	41	92	140
DN50	50	53	108	140
DN65	66	70	127	140
DN80	81	85	142	152
DN100	100	104	162	152

Série soudée standard DIN

Série de pinces

Taille	A	B	C	H
1"	22.1	50.5	76	162
1,5"	34.8	50.5	85	166
2"	47.5	64	100	170
2,5"	60.2	77.5	115	174
3"	72.9	91	125	174
4"	97.38	119	162	192

Série mâle standard 3A/SMS/ISO

Taille	A	B	C	H
DN25	26	50.5	79	160
DN32	32	50.5	85	160
DN40	38	50.5	92	162
DN50	50	64	108	164
DN65	66	77.5	127	164
DN80	81	91	142	188
DN100	100	119	162	192

Série de pinces standard DIN

Série mâle standard 3A/SMS/ISO

Taille	A	B	C	H
1"	22.1	37.13 ACME 8TPI	76	162
1,5"	34.8	50,65 ACME 8TPI	85	166
2"	47.5	64.16 ACME 8TPI	100	170
2,5"	60.2	77,67 ACME 8TPI	115	174
3"	72.9	91.19 ACME 8TPI	125	170
4"	97.38	119,25 ACME 8TPI	162	192

Série mâle standard 3A/SMS/ISO

Taille	A	B	C	H
DN25	26	Rd52*1/6"	79	160
DN32	32	Rd58*1/6”	85	160
DN40	38	Rd65*1/6"	92	162
DN50	50	Chemin 78*1/6"	108	164
DN65	66	Rd95*1/6"	127	164
DN80	81	Rd110*1/6"	142	188
DN100	100	Chemin 130*1/6"	162	192

Série mâle standard DIN
