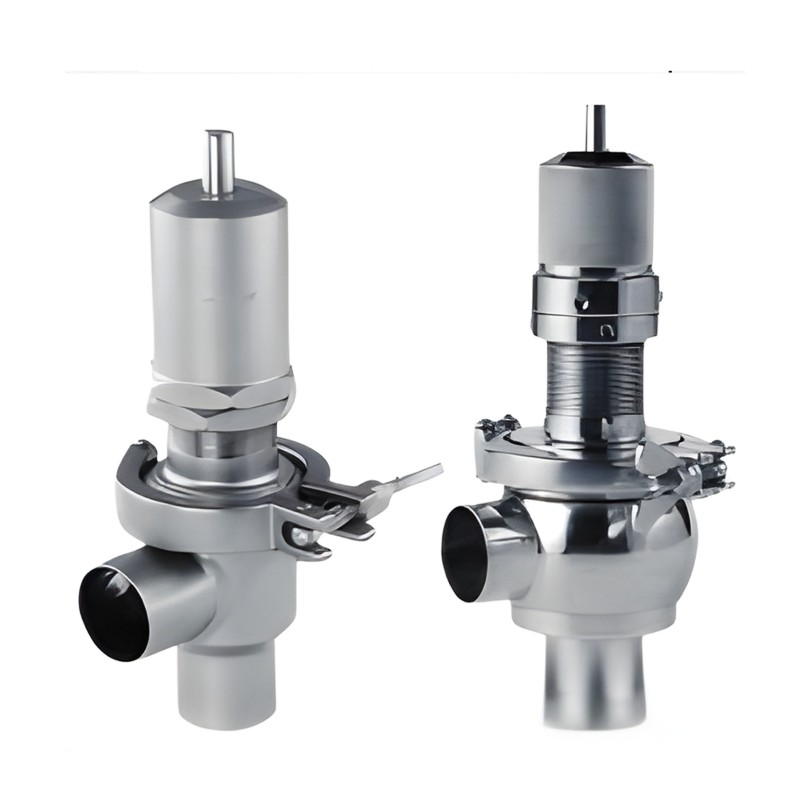

Dans des conditions normales de fonctionnement, cette soupape de surpression reste en position fermée. La soupape de sécurité sanitaire AQ3 est calibrée en usine pour une pression de sécurité spécifique en ajustant le ressort interne à l'aide de l'écrou de pression. Cette limite de pression prédéfinie agit comme une protection pour protéger le système de traitement contre la surpression et les dommages potentiels.
Lorsque la pression du système dépasse le seuil calibré, la vanne s'ouvre automatiquement, laissant passer l'excès de liquide. Cette libération immédiate de la pression aide à maintenir la stabilité du système et garantit un fonctionnement sûr au sein des lignes de traitement sanitaire.
Pour une polyvalence accrue, la vanne peut également être fournie avec une poignée manuelle. Cette fonctionnalité permet une ouverture partielle de la vanne pour permettre le passage contrôlé des produits de nettoyage pendant les processus CIP (Clean-in-Place), garantissant une hygiène optimale sans démontage.
Fabriquée en acier inoxydable de haute qualité, la vanne est idéale pour une utilisation dans les industries laitières, des boissons, pharmaceutiques et alimentaires nécessitant des solutions de décompression fiables et sanitaires.
| Données techniques | ||
| Matériel | Contacter les pièces du produit | 304L/316L(1.4307/1.4404) |
| pièces de produit sans contact | 304(1.4301) | |
| Fournir le certificat EN 10204 3.1B | ||
| Matériau du joint | standard | EPDM |
| option | SILICONE, PTFE, FPM, NBR | |
| Les matériaux des joints sont conformes à la norme FDA 177.2600 | ||
| Température | Température de travail en cours | -20~+135℃(EPDM) |
| Température de stérilisation | 150 ℃ (max 20 min) | |
| Traitement de surface | Surface interne | Ra ≤ 0,8 um |
| Surface externe | Grenaillage | |
| Connexion | Norme de connexion | extrémité soudée : série DIN 118502 |
| Extrémité soudée : norme de tuyau en pouces | ||
| Méthode de connexion : soudage, filetage, pince, bride. | ||
| Pression | Contrôler la pression de l'air | 0-3bar/0-6bar/0-10bar(Selon le rôle du ressort) |
| 5~8bars | ||

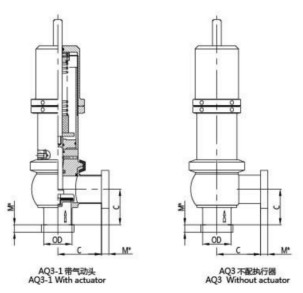

| Taille | A | B | C | d | D | E | H | K | L |
| DN6 | 8 | 30 | 50.5 | 6 | 8 | 10 | 97 | 65 | 87 |
| DN8 | 8 | 30 | 50.5 | 8 | 10 | 12 | 97 | 65 | 87 |
| Taille | C | DO | Pince M/3A |
| 1" | 60 | 25,4*1,65 | 12.7 |
| 1 1/4" | 60 | 31,75*1,65 | 12.7 |
| 1 1/2" | 70 | 38,1*1,65 | 12.7 |
| 2" | 80 | 50,8*1,65 | 12.7 |
| 2 1/2" | 95 | 63,5*1,65 | 12.7 |
| 3" | 115 | 76,2*1,65 | 12.7 |
| 4" | 125 | 101,6*2,11 | 15.8 |
| Taille | C | DO | M* (pince DIN) |
| DN25 | 50 | 29*1.5 | 12.7 |
| DN32 | 55 | 35*1.5 | 12.7 |
| DN40 | 57 | 41*1.5 | 12.7 |
| DN50 | 65 | 53*1.5 | 12.7 |
| DN65 | 80 | 70*2.0 | 12.7 |
| DN80 | 95 | 85*2.0 | 12.7 |
| DN100 | 115 | 104*2.0 | 15.8 |
| Taille | C | DO | M*(pince 3A) |
| 1" | 50 | 25,4*1,65 | 12.7 |
| 1 1/4" | 55 | 31,75*1,65 | 12.7 |
| 1 1/2" | 57 | 38,1*1,65 | 12.7 |
| 2" | 65 | 50,8*1,65 | 12.7 |
| 2 1/2" | 80 | 63,5*1,65 | 12.7 |
| 3" | 95 | 76,2*1,65 | 12.7 |
| 4" | 115 | 101,6*2,11 | 15.8 |
