Avant de lancer le processus d'échantillonnage, la première étape critique est la procédure de stérilisation sur place (SIP). Au cours de cette étape, la vanne d'échantillonnage aseptique est maintenue en position fermée pour garantir que toutes les surfaces internes sont correctement stérilisées.

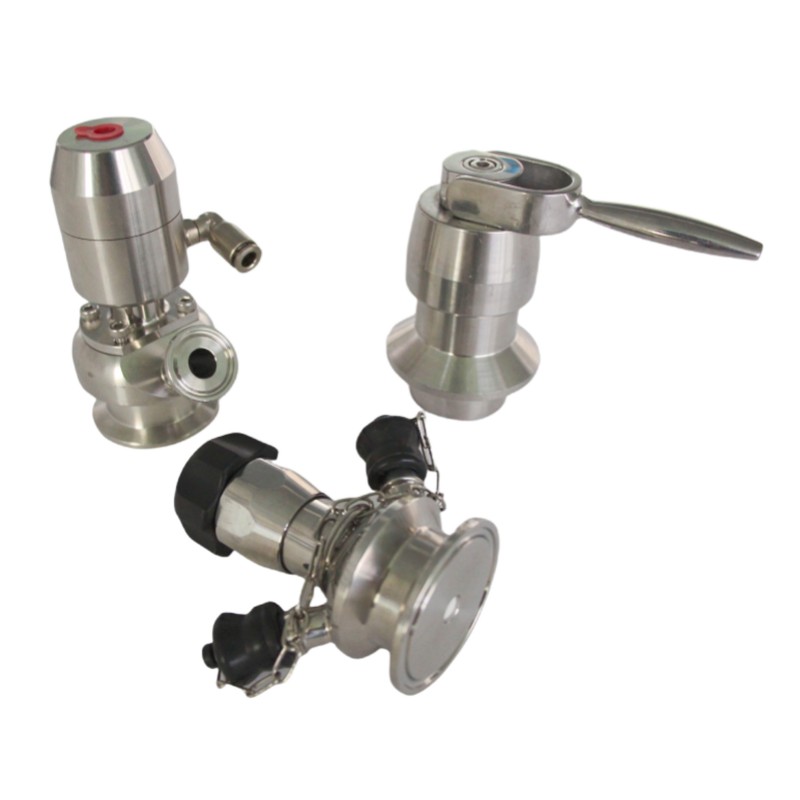

Pour commencer l'échantillonnage, la vanne est ouverte soit en tournant la poignée manuelle (pour les vannes manuelles réglables), soit en activant l'actionneur (pour les versions automatisées). Cette action soulève le diaphragme et ouvre le noyau de la tige, permettant au liquide stérile de s'écouler à travers la vanne et dans la ligne d'échantillonnage.
Une fois l'échantillonnage terminé, l'actionneur est inversé pour fermer la vanne à membrane. À ce stade, la valve maintient une connexion stérile entre les deux tuyaux fixés, permettant un autre cycle de stérilisation SIP pour garantir l'intégrité hygiénique totale du système.
Cette vanne d'échantillonnage aseptique est conçue pour être utilisée dans des environnements de salle blanche et est idéale pour les applications dans les industries pharmaceutique, biotechnologique, laitière et des boissons, où le traitement sanitaire et la prévention de la contamination sont primordiaux.
| Données techniques | ||
| Matériel | Contacter les pièces du produit | 316L(1.4404) |
| pièces de produit sans contact | 304(1.4301) | |
| Fournir le certificat EN 10204 3.1B | ||
| Matériau du joint | standard | EPDM |
| option | Silicone, FPM, PTFE | |
| Tous les matériaux des joints sont conformes à la norme FDA 177.2600 | ||
| Température | Température de fonctionnement en cours | -20~+135℃(EPDM) |
| Température de stérilisation | 150 ℃ (max 20 min) | |
| Pression | Pression de travail | ≈10bar |
| Contrôler la pression de l'air | 5~8bars | |
| Traitement de surface | Surface interne | Ra < 0,8 μm |
| Surface externe | Grenaillage | |
| Connexion | Méthode de connexion : soudage, filetage, pince. | |

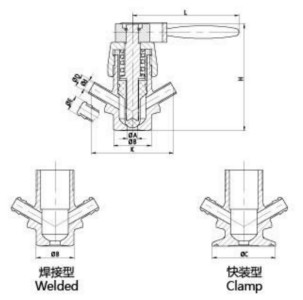

| Taille | A | B | C | d | D | E | H | K | L |
| DN6 | 8 | 30 | 50.5 | 6 | 8 | 10 | 97 | 65 | 87 |
| DN8 | 8 | 30 | 50.5 | 8 | 10 | 12 | 97 | 65 | 87 |
| Taille | A | B | C | D | d1 | D1 | D2 | E | F | G | H | k | L |
| DN6 | 8 | 30 | 25.2 | 50.5 | 6 | 8 | 10 | 25.4 | BSP 1/2” | 110.5 | 80 | 60 | 87 |
| DN8 | 8 | 30 | 25.2 | 50.5 | 8 | 10 | 12 | 25.4 | BSP 1/2” | 110.5 | 80 | 60 | 87 |
