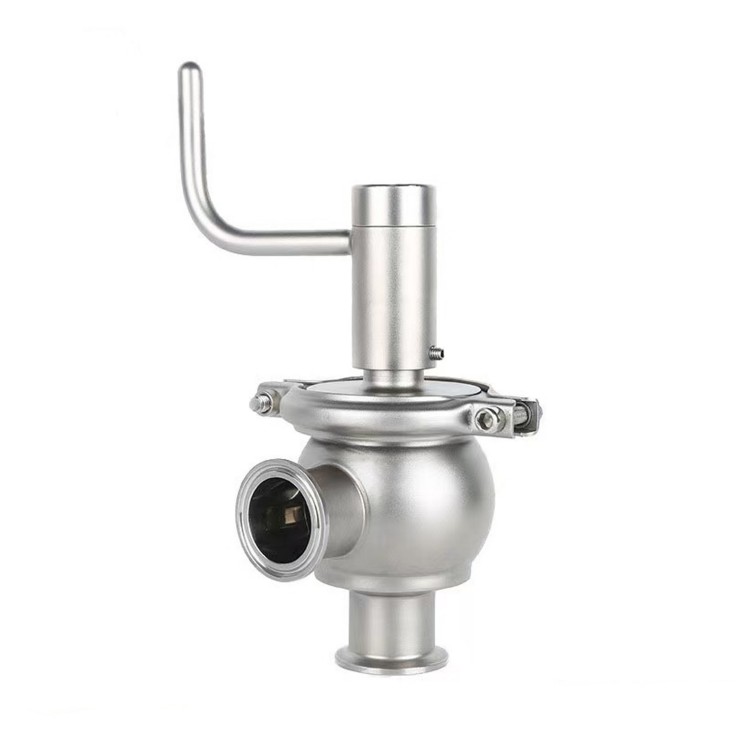

Robinet à soupape manuel sanitaire

Le Robinet Sanitaire Manuel à Globe est une vanne à commande pneumatique équipée soit d'un soufflet en PTFE, soit d'un soufflet métallique pour assurer un haut niveau d'étanchéité. Il empêche efficacement la contamination externe du produit et garantit un processus stérile. Il est largement utilisé dans les industries pharmaceutique, biotechnologique, cosmétique et alimentaire où des conditions aseptiques sont requises.

envoyer une demande

Description du produit

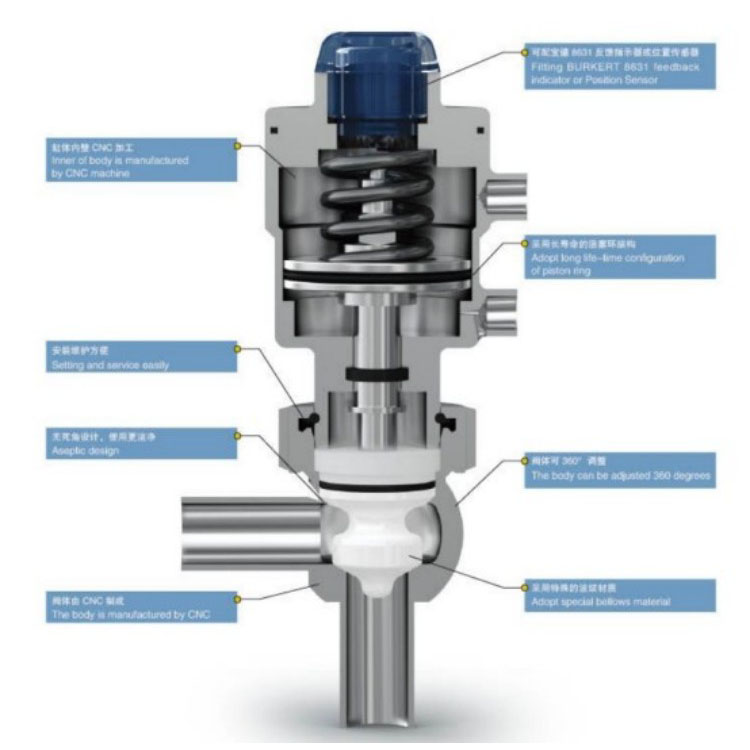

Le robinet à soupape manuel sanitaire s'ouvre et se ferme dans des conditions stériles grâce à un actionneur spécialement conçu qui entraîne un tiroir rétractable équipé d'un soufflet ondulé en PTFE ou en métal. Cette structure d'étanchéité avancée permet un mouvement précis tout en maintenant une intégrité aseptique complète. Fabriquée à partir de matériaux hautes performances, la valve conserve d'excellentes performances d'étanchéité même après des cycles répétés de SIP (stérilisation sur place).
La surface lisse du soufflet assure une stérilisation et un nettoyage en profondeur, tandis que la conception unique du joint élimine les espaces morts potentiels à l'intérieur de la vanne, réduisant ainsi les risques de contamination et garantissant un fonctionnement hygiénique tout au long du processus.

Paramètre

Matériel	Contacter les pièces du produit	316L(1.4404)
	pièces de produit sans contact	304(1.4301)
	Tous les matériaux peuvent fournir un certificat de 3.1B
Matériau du joint	standard	soufflet en PTFE
	option	Soufflet 316L/PTFE
	Tous les matériaux d'étanchéité sont conformes à la norme FDA 177.1550
Température	Température de fonctionnement en cours	-20~+135°C (PTFE)
	Température de stérilisation	150°C (maximum 60 minutes)
Pression	Pression de travail	0 à 5 bars
	Contrôler la pression de l'air	5~8 barres
Traitement de surface	Surface interne	Ra≤0,6 μm
	Surface externe	Ra≤1,6 μm
Connexion	Norme de connexion	extrémité soudée : DIN 11866 série 1
		extrémité soudée : DIN 11866 série 3
	méthode de connexion : soudage, filetage, pince, bride
Option	Contrôleur intelligent	24 V CC
		1 vanne électromagnétique
	Capteur de position	24 V CC
		Capteur de position 1/2 NPN/PNP

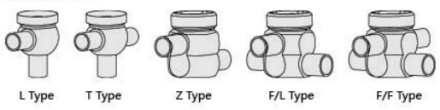

Type de corps
Série Globes :

Série de fond de réservoir :

Changement de série :

Vanne à soufflet WJ4 :

TAILLE	DIN 11866-1
TAILLE	DN10	DN15	DN20	DN25	DN32	DN40	DN50
H	92	121.5	142.6	145.6	182.3	185.2	223
H1			213.1	216.1	252.8	255.7	295.5
K	35	50	60	60	80	80	95
B	43	57	68	68	86	B6	102
DO	13*1.5	19*1.5	23*1.5	29*1.5	35*1.5	41*1.5	53*1.5

TAILLE	DIN 11864-3
TAILLE	1/2"	3/4"	1"	11/2"	2"
H	92	121.2	143.8	183.7	221.9
H1			214.3	254.2	294.4
K	35	50	60	B0	95
B	43	57	68	86	102
DO	12,7*1,65	19.05*1.65	25,4*1,65	38,1*1,65	50,8*1,65

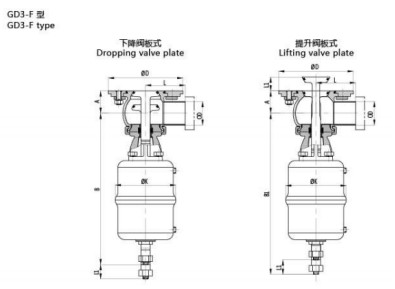

Vanne de fond de réservoir à soufflet WJ5

TAILLE	DIN 11866-1
TAILLE	DN10	DN15	DN20	DN25	DN32	DN40	DN50
H	92	121.5	142.6	145.6	182.3	185.2	223
H1			38.9	39.5	50	50.1	61.6
H2	19	23	29.7	28.5	41.4	40	52
L	35	50	60	60	80	B0	95
K	43	57	68	68	86	86	102
K	6	6	6	6	8	8	10
B	38	48	65	65	88	8B	120
B1	·		110	110	140	140	160
DO	13*1.5	19*1.5	23*1.5	291.5	35*1.5	41*1.5	53*1.5

E	DIN 11864-3
E	1/2"	3/4"	1"	11/2"	2"
H	92	121.2	143.B	183.7	221.9
H1			37.7	48.6	60.5
H2	19	23	28.5	40	52
L	35	50	60	80	95
K	43	57	68	86	102
K	6	6	6	8	10
B	38	48	65	88	120
B1			110	140	160
DO	12.71.65	19.05*1.65	25,4 * 1,65	38,1 * 1,65	50,8*1,65
