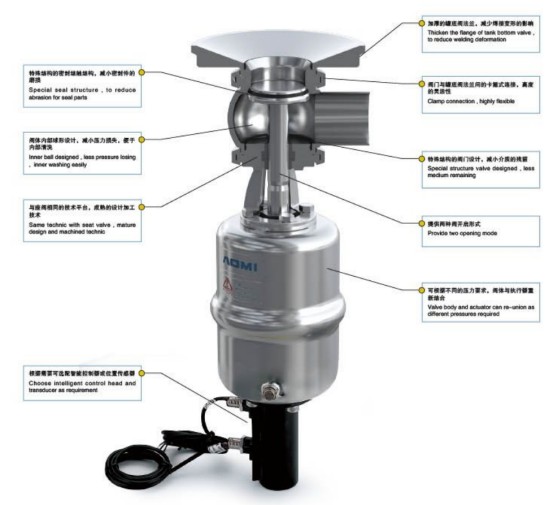

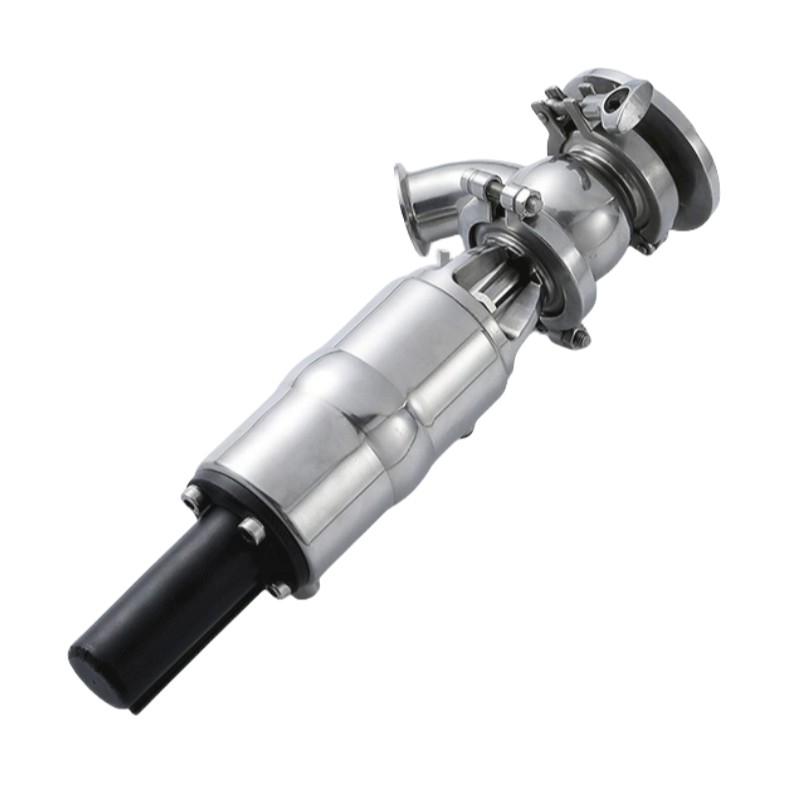

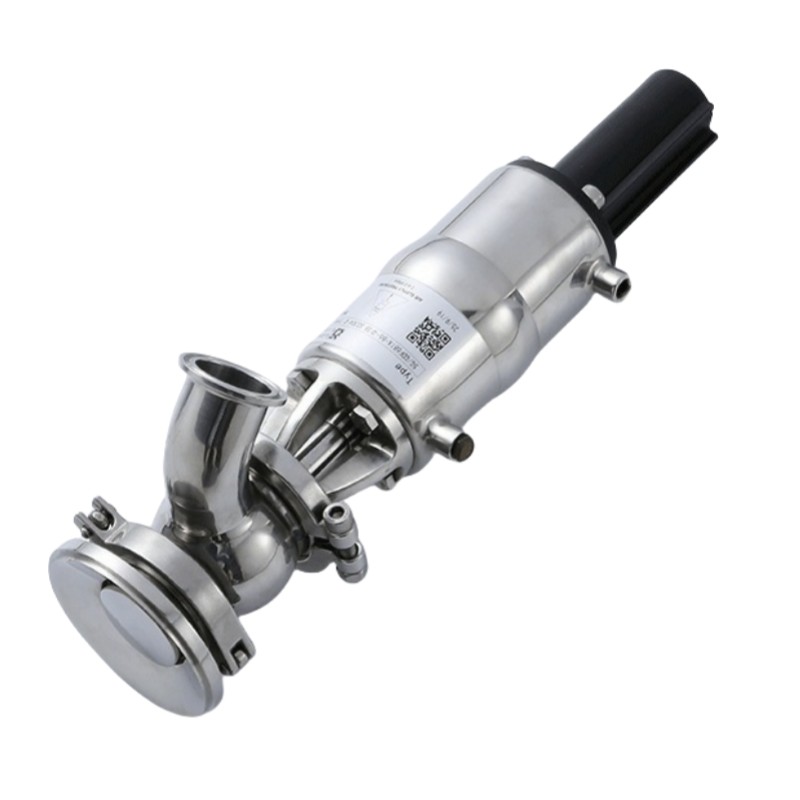

La vanne de fond de réservoir GD3 est une vanne à siège à actionnement pneumatique haute performance conçue pour les applications hygiéniques critiques qui nécessitent un drainage et une nettoyabilité fiables à la base des réservoirs de traitement. Basée sur une plate-forme de vanne à siège unique robuste et éprouvée, cette vanne présente une conception compacte et peu encombrante avec un minimum de pièces mobiles, garantissant une fiabilité exceptionnelle, un faible entretien et une longue durée de vie opérationnelle.
Il est idéal pour les industries sanitaires telles que la brasserie, les produits laitiers, la transformation des boissons et la fabrication pharmaceutique, où un fonctionnement hygiénique et une facilité d'entretien sont essentiels. Actionnée à distance via de l'air comprimé, la vanne GD3 se compose d'une unité de vanne et d'une bride de fond de réservoir. Pour améliorer la longévité du joint et minimiser l’usure, la compression du joint est obtenue grâce à un contact métal sur métal conçu avec précision.
Disponible en deux configurations flexibles :

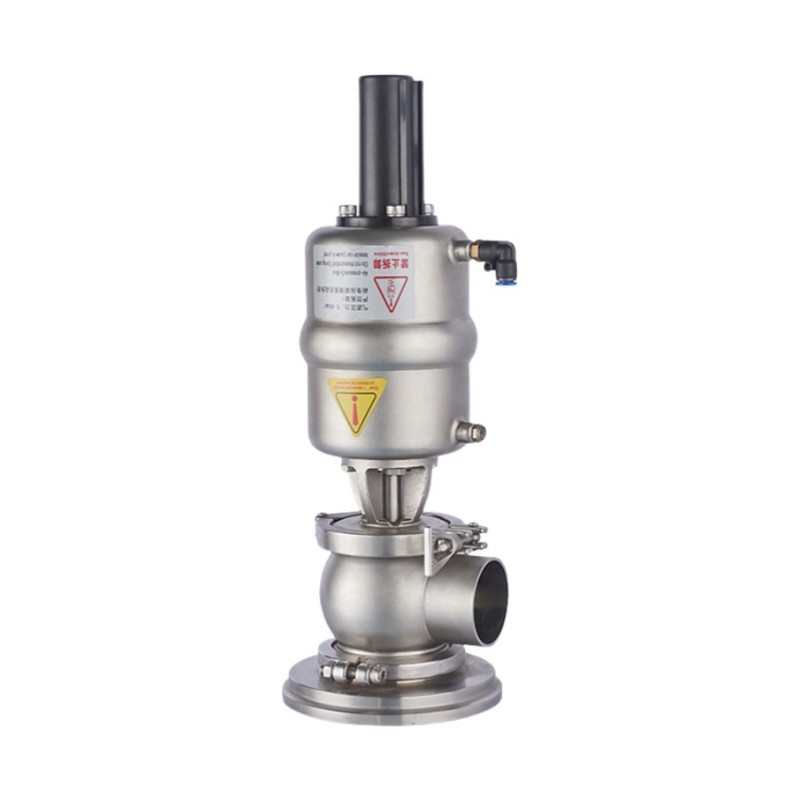

Type GD3-T – Connexion par pince
La version GD3-T comporte une connexion de type collier entre la vanne et la bride du réservoir. En desserrant légèrement le collier, le corps de la vanne peut être tourné dans n'importe quelle position, permettant un alignement flexible et un accès facile pour la maintenance. La bride du réservoir est directement soudée au réservoir, assurant une étanchéité hygiénique et sans fuite.
Type GD3-F – Connexion boulonnée
La version GD3-F utilise une connexion boulonnée, permettant une rotation à 360° du corps de la vanne pour une flexibilité de positionnement et d'installation optimale. Comme le type T, sa bride de réservoir est soudée en permanence à la structure du réservoir.
Les deux configurations offrent des chemins d'écoulement sans points morts et une compatibilité CIP/SIP totale et sont conçues pour prendre en charge des environnements de processus sanitaires stricts. La vanne GD3 est une solution polyvalente, facile à entretenir et prête à être automatisée pour les applications modernes de nettoyage sur place et de vanne de vidange.
| Données techniques | |||
| Matériel | Contacter les pièces du produit | 316L(1.4404) | |
| pièces de produit sans contact | 304(1.4301) | ||
| Fournir le certificat EN102043.1B | |||
| Matériau du joint | standard | EPDM | |
| Tous les matériaux du joint sont conformes à la norme FDA 1772600 | |||
| option | NBR, FPM, Silicone | ||
| Tous les matériaux du joint sont conformes à la norme FDA 1772600. | |||
| Température | Température de fonctionnement en cours | -20~+135°C (EPDM) | |
| Température de stérilisation | 150°C (maximum 20 minutes) | ||
| Pression | Pression de travail | 0~5 bars (standard) | |
| Accepter les exigences à haute pression | |||
| Contrôler la pression de l'air | 5~8 barres | ||
| Traitement de surface | Surface interne | Ra≤0,8 μm | |
| Surface externe | Grenaillage | ||
| Connexion | Norme de connexion | extrémité soudée : DIN 11850 série 2 | |
| Extrémité soudée : norme de tuyau en pouces | |||
| Méthode de connexion : soudage, filetage, pince, bride. | |||
| Option | Contrôleur intelligent | 24 V CC | |
| Vanne électromagnétique 1/2 | |||
| Capteur de position | 24 V CC | ||
| 2 capteurs de position NPN/PNP | |||
| "Plus de pression requise ; veuillez contacter le service technique d'AOMI. | |||

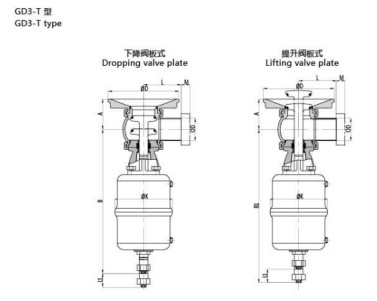

| dimensions(mm) | |||||||||
| DN | A | B | B1 | D | K | L | L1 | 0D | M(PINCE) |
| DN25 | 35 | 289.8 | 298 | 145 | 91 | 55 | 20 | 29×1,5 | 21.5 |
| DN40 | 41 | 294 | 308 | 145 | 91 | 65 | 20 | 41×1,5 | 21.5 |
| DN50 | 48 | 326 | 345 | 165 | 130 | 80 | 30 | 53×1,5 | 21.5 |
| DN65 | 58 | 414 | 445 | 195 | 195 | 90 | 40 | 70 × 2,0 | 2B |
| DNB0 | 72 | 418 | 450 | 220 | 195 | 110 | 40 | 85×2,0 | 2B |
| DN100 | 82 | 432 | 463.5 | 250 | 195 | 120 | 40 | 104 × 2,0 | 2B |
| NCH | |||||||||
| 1,0° | 35 | 289 | 298 | 145 | 91 | 55 | 20 | 25,4 × 1,65 | 12.7 |
| 1,5' | 41 | 294 | 308 | 145 | 91 | 65 | 20 | 38,1 × 1,65 | 12.7 |
| 2,0° | 48 | 324 | 344 | 165 | 130 | 80 | 30 | 50,8 × 1,65 | 12.7 |
| 2,5' | 55 | 335 | 355 | 195 | 130 | 85 | 30 | 63,5×1,65 | 12.7 |
| 3,0° | 64 | 417.5 | 449 | 220 | 195 | 95 | 40 | 76,2 × 1,65 | 12.7 |
| 4,0° | 82 | 432 | 483.5 | 250 | 195 | 125 | 40 | 101,6 × 2,11 | 15.8 |
| Pour la méthode de connexion M·Autre, veuillez contacter le service technique d'AVM. | |||||||||
| L1 : dépend de la pression | |||||||||
| dimensions(mm) | |||||||||
| DN | A | B | B1 | D | K | L | L1* | DO | M (pince) |
| DN25 | 55.5 | 295 | 298 | 110 | 91 | 55 | 17 | 29×1,5 | 21.5 |
| DN40 | 65 | 301 | 310 | 120 | 91 | 65 | 20 | 41×1,5 | 21.5 |
| DN50 | 68.5 | 326 | 347 | 160 | 130 | 80 | 30 | 53×1,5 | 21.5 |
| DN65 | 84 | 414 | 445.5 | 180 | 195 | 90 | 40 | 70 × 2,0 | 28 |
| DNB0 | 87 | 418 | 450 | 180 | 195 | 110 | 40 | 85×2,0 | 28 |
| DN100 | 93 | 432 | 463.5 | 200 | 195 | 120 | 40 | 104 × 2,0 | 28 |
| POUCE |
|
||||||||
| 1,0" | 55.5 | 295 | 298 | 110 | 91 | 55 | 17 | 25,4 × 1,65 | 12.7 |
| 1,5" | 65 | 301 | 310 | 60 | 91 | 65 | 20 | 38,1 × 1,65 | 12.7 |
| 2.0" | 68.5 | 325 | 346 | 160 | 130 | 80 | 30 | 50,8x1,65 | 12.7 |
| 2,5" | 80 | 335 | 356 | 160 | 130 | 85 | 30 | 63,5×1,65 | 12.7 |
| 3.0" | 84 | 417.5 | 449 | 180 | 195 | 95 | 40 | 76,2 × 1,65 | 12.7 |
| 4.0" | 93 | 432 | 463.5 | 200 | 195 | 120 | 40 | 101,6 × 2,11 | 15.8 |
| Pour la méthode de connexion M*autre, veuillez contacter le service technique AVM. | |||||||||
| L1* : dépend de la pression | |||||||||
