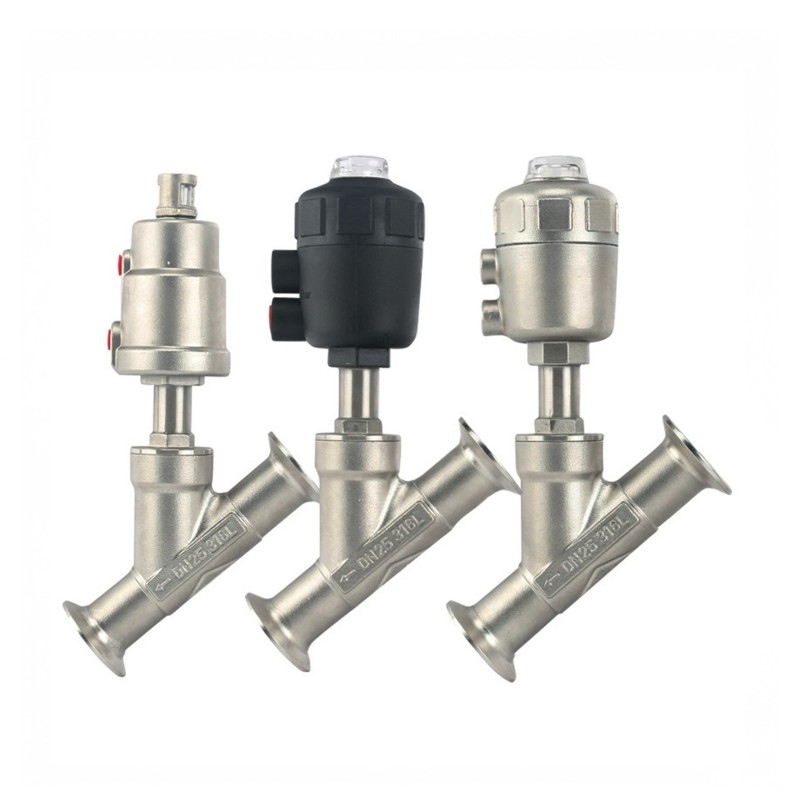

La vanne à siège incliné de la série JZ5 est une vanne de régulation à commande pneumatique conçue pour une régulation de débit à haut rendement dans les applications exigeantes. Largement utilisée dans la transformation alimentaire, la production chimique, les stérilisateurs, les autoclaves, les machines de nettoyage à sec, les séchoirs industriels et les brasseries, cette vanne est particulièrement adaptée aux systèmes de canalisations de vapeur et aux lignes de processus automatisées qui nécessitent un contrôle fiable et hygiénique.
Bien que son principe de fonctionnement soit similaire à celui d'une vanne à soupape traditionnelle, le JZ5 présente une configuration de corps en Y optimisée associée à un actionneur pneumatique compact. Cette conception avancée augmente considérablement la section transversale du passage d'écoulement, permettant une capacité d'écoulement jusqu'à 30 % supérieure et garantissant une dynamique des fluides plus douce avec une réduction des turbulences et des chutes de pression.
De plus, le changement de direction du flux de fluide dans le corps en Y permet l'utilisation d'actionneurs plus petits, réduisant ainsi l'encombrement global et la consommation d'énergie de la vanne, tout en maintenant un fonctionnement rapide et réactif.
Efficacité du flux améliorée
Actionnement rapide et étanchéité fiable
Longue durée de vie en fonctionnement continu
Performance idéale dans les environnements à haute température et à vapeur
Disponible dans une gamme de tailles, de matériaux et de types de connexions, la série JZ5 est une solution polyvalente, facile à entretenir et rentable pour les applications hygiéniques et industrielles de contrôle de débit.
| Matériel | Contacter les pièces du produit | 316L(1.4404) |
| pièces de produit sans contact | 304(1.4301) | |
| Fournir le certificat EN 102043.1B | ||
| Matériau du joint | Standard | PTFE |
| Option | FPM, silicone, EPDM | |
| Tous les matériaux des joints sont conformes à la norme FDA 177.2600 | ||
| Température | température de travail | -50~+180℃(PTFE) |
| Pression | pression du produit | 0-16bar |
| Contrôler la pression de l'air | 5~8bars | |
| Traitement de surface | Surface interne | Ra≤0,8 μm |
| Surface externe | Mat | |
| Connexion | Méthode de connexion : soudage, filetage, pince, bride | |
| dimensions(mm) | |||||||||
| Taille | Alésage | Actionneur | A | B | C | E | F | H | Logiciel |
| φD | (mm) | (mm) | |||||||
| G1/2 | 13 | 50 | 85 | 173 | 12 | 64 | 44 | 137 | 27 |
| G34 | 20 | 50 | 95 | 178 | 12 | 64 | 44 | 145 | 32 |
| G1 | 25 | 63 | 105 | 212 | 14 | 80 | 52 | 173 | 41 |
| G1-1/4 | 32 | 63 | 120 | 255 | 16 | 101 | 60 | 210 | 50 |
| G1-1/2 | 40 | 63 | 130 | 301 | 18 | 127 | 73 | 280 | 55 |
| G2 | 50 | B0 | 150 | 346 | 20 | 153 | B6 | 301 | 70 |
| G2-1/2 | 65 | 80 | 185 | 372 | 22 | 153 | 86 | 315 | 70 |
| dimensions(mm) | |||||||
| Taille | Alésage | KV | Pression de travail | Contrôler la pression de l'air | Actionneur | Couler | NC/NON |
| (mm) | [m3h] | [bar] | bar | (mm) | |||
| G3/8 | 13 | 3.7 | 0-16 | 4 | 40 | Sur le siège |
|
| G1/2 | 13 | 4.2 | 0-16 | 2.7 | 50 | Sur le siège | |
| G3/4 | 20 | 8 | 0-16 | 2.7 | 50 | Sur le siège | |
| G1 | 25 | 19 | 0-16 | 2 | 63 | Sur le siège | |
| G11/4 | 32 | 27.5 | 0-16 | 2 | 63 | Sur le siège | |
| G11/2 | 40 | 42 | 0-16 | 2 | 63 | Sur le siège | |
| G2 | 50 | 52 | 0-16 | 2 | 63 | UD le siège | |
| G21/2 | 65 | 77 | 0-14 | 1.6 | 80 | Sur le siège | |
