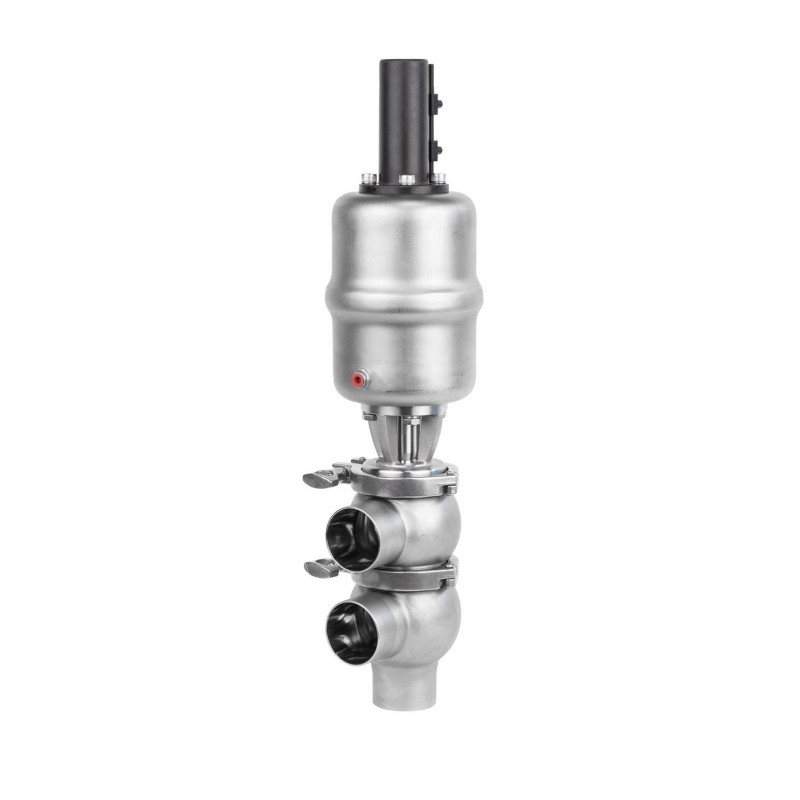

Vanne de dérivation sanitaire

Cette vanne de dérivation sanitaire est conçue pour séparer en toute sécurité deux fluides différents circulant à travers la même vanne, évitant ainsi la contamination croisée. Il est doté d'une plate-forme monoplace éprouvée avec commande pneumatique, offrant des performances fiables dans les applications laitières, boissons et pharmaceutiques. Compact, facile à nettoyer (compatible CIP/SIP) et idéal pour les lignes de traitement de fluides sanitaires.

envoyer une demande

Description du produit

La vanne de dérivation sanitaire est une vanne à siège hygiénique à actionnement pneumatique conçue pour les applications nécessitant la séparation sûre de deux flux de produits différents à travers un seul corps de vanne. Basée sur une plateforme de vannes à siège unique éprouvée, cette conception avancée garantit une contamination croisée nulle, un contrôle précis et une surveillance facile du fonctionnement des vannes, ce qui en fait une solution idéale pour les systèmes de traitement des fluides dans les industries hygiéniques exigeantes.

Sa construction flexible et sanitaire le rend particulièrement adapté à une utilisation dans les secteurs des produits laitiers, des boissons et pharmaceutiques, où la pureté du produit, la compatibilité CIP/SIP et la sécurité des processus sont essentielles. La vanne empêche efficacement le mélange des fluides même lorsque différents fluides traversent la même unité, permettant ainsi des changements de produits optimisés et un nettoyage sécurisé des lignes.

Avantages clés :

Conception hygiénique à l'épreuve des mélanges pour la prévention de la contamination croisée
Fonctionnement pneumatique pour un contrôle de processus fiable et automatisé
Basé sur une plateforme de vannes monoplace mature et robuste
Idéal pour la transformation des produits laitiers, la fabrication de boissons et les applications de qualité pharmaceutique
Conçu pour la compatibilité avec le nettoyage sur place (CIP) et la stérilisation sur place (SIP)
Cette vanne est un composant essentiel des systèmes de manipulation de fluides sanitaires, offrant à la fois performances et sécurité dans les processus où la séparation des fluides est vitale.

Paramètre

Données techniques
Matériel	Contacter les pièces du produit	316L(1.4404)
	pièces de produit sans contact	304(1.4301)
	Fournir le certificat EN 102043.1B
Matériau du joint	Standard	EPDM
	Option	NBR, FPM, Silicone
	Tous les matériaux des joints sont conformes à la norme FDA 177.2600
Température	Température de fonctionnement en cours	-20~+135°C (EPDM)
	Température de stérilisation	150°C (maximum 20 minutes)
Pression	Pression de travail	0~5 bars (standard)
	Accepter les exigences à haute pression
	Contrôler la pression de l'air	5~8 barres
Traitement de surface	Surface interne	Ra≤0,8 μm
	Surface externe	Grenaillage
Connexion	Norme de connexion	extrémité soudée : DIN 11850 série 2
		Extrémité soudée : norme de tuyau en pouces
	Méthode de connexion : soudage, filetage, pince, bride.

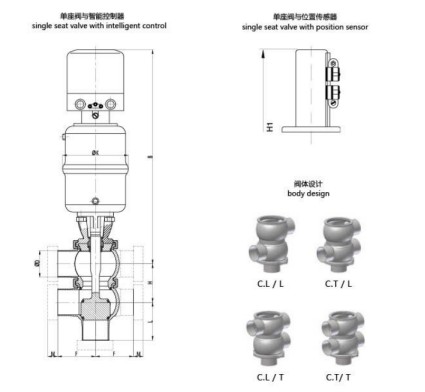

Option	Contrôleur intelligent	24 V CC
		Vanne électromagnétique 1/2
	Capteur de position	24 V CC
		2 capteurs de position NPN/PNP

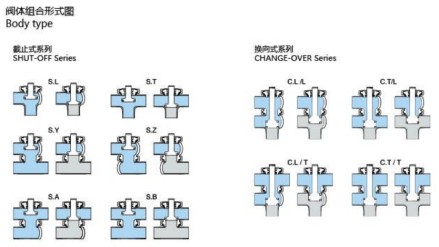

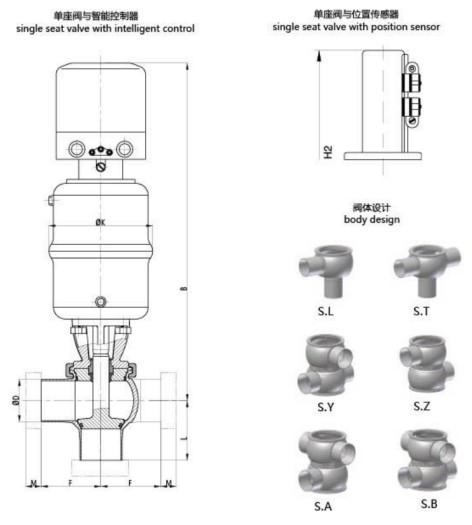

Série de types de globes :

dimensions (mm)
DN	B	H	K	F	D	pince MDIN)
DN25	295	50.5	90	55	29×1,5	21.5
DN40	301	63	90	65	41×1,5	21.5
DN50	326	76	130	75	53×1,5	21.5
DN65	414	93	195	90	70 × 2,0	28
DN80	418	109	195	110	85 * 2,0	28
DN100	432	127	195	120	104*2.0	28
POUCE	M(pince 3A)
1,0"	295	50.5	90	55	25,4 × 1,65	12.7
1,5"	301	63	90	65	38,1 × 1,65	12.7
2.0"	325	76	130	75	50,8*1,65	12.7
2,5"	335	88	130	85	63,5×1,65	12.7
3.0"	417.5	101	195	95	76,2 * 1,65	12.7
4.0"	432	127	195	120	101,6 * 2,11	15.8

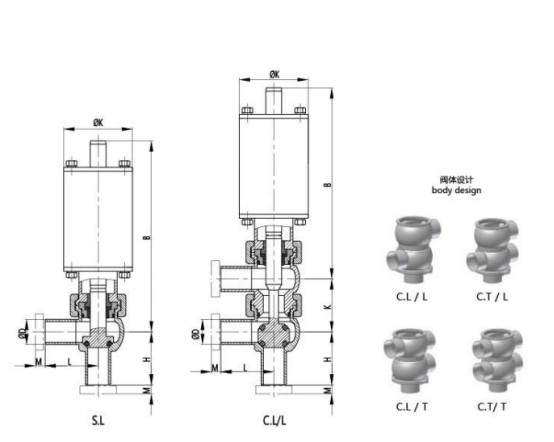

Détourner la série :

dimensions (mm)
DN	B	H	K	F	D	M(DIN humide)
DN25	295	50.5	90	55	29×1,5	21.5
DN40	301	63	90	65	41×1,5	21.5
DN50	326	76	130	75	53×1,5	21.5
DN65	414	93	195	90	70 × 2,0	28
DN80	418	109	195	110	85 * 2,0	28
DN100	432	127	195	120	104*2.0	28
POUCE	M(pince 3A)
1,0'	295	50.5	90	55	25,4 × 1,65	12.7
1,5'	301	63	90	65	38,1 × 1,65	12.7
2,0'	325	76	130	75	50,8*1,65	12.7
2,5'	335	88	130	85	63,5×1,65	12.7
3,0'	417.5	101	195	95	76,2 * 1,65	12.7
4,0'	432	127	195	120	101,6 * 2,11	15.8

Mini valve simple

dimensions (mm)
DN	B	H	K	L	D	pince MDIN)
DN10	144.5	40	52	40	13×1,5	12.7
DNi5	144.5	40	52	40	19×1,5	12.7
POUCE	B	H	K	L	DO	camp M3A)
1 月2 日	144.5	40	52	40	12,7 x 1,65	12.7
3/4'	144.5	40	52	40	19,05×1,65	12.7

Balises actives: Vanne de dérivation sanitaire, vanne de dérivation en acier inoxydable, vanne de dérivation hygiénique
