Vanne à membrane aseptique WJ6 – Usinage de précision CNC et membranes de qualité FDA

La vanne à membrane aseptique WJ6 est dotée d'un usinage de précision CNC, assurant une correspondance parfaite entre la surface d'étanchéité du corps de la vanne et la courbure de la membrane. Cela réduit la friction, prolonge la durée de vie du diaphragme et améliore les performances dans le transfert de fluides stériles, le traitement biopharmaceutique et les applications de haute pureté.

La chambre interne de la vanne peut être polie mécaniquement ou électropolie sur demande. La finition de surface peut atteindre un Ra 0,25 μm, répondant ainsi aux normes strictes de nettoyabilité BPF.

Diaphragme en matériau élastique souple – Résistance chimique et flexibilité

Fabriqué à partir de matériaux élastiques souples, le diaphragme résiste aux attaques chimiques des milieux contenant des résidus fibreux, des particules solides ou des catalyseurs. Cette propriété garantit des performances d'étanchéité constantes même dans des conditions difficiles telles que le nettoyage CIP/SIP, la production pharmaceutique ou les systèmes de fermentation biotechnologiques.

En fonction de la température de travail, du processus de désinfection et de la chimie du fluide, nous proposons différents matériaux de membrane, notamment l'EPDM, le PTFE et d'autres, adaptés à votre application.

FDA et autres certifications de conformité

Toutes les vannes à membrane AOMI sont conformes aux normes FDA, ce qui les rend idéales pour les industries pharmaceutique, alimentaire et biotechnologique. D'autres certifications, telles que USP Classe VI, 3A Sanitary, CE, ISO, peuvent être fournies sur demande.

Sélection des matériaux – La sécurité avant tout

Avant de sélectionner les matériaux des membranes et des corps de vanne, les utilisateurs doivent effectuer une analyse complète de l'application, en particulier dans les environnements de traitement chimique et pharmaceutique. La compatibilité chimique doit être confirmée par des données fiables ou une validation tierce pour garantir la sécurité, l'intégrité et la durabilité à long terme de la vanne.

Méthode de fixation du diaphragme – Conception résistante au vide

Nos vannes utilisent une méthode de rétention à membrane vissée, qui répartit la charge mécanique sur toute la surface du boulon. Par rapport aux conceptions de fixation perforées, cette méthode réduit considérablement le risque de défaillance mécanique dans des conditions de vide, garantissant ainsi une fiabilité supérieure et une étanchéité parfaite.

La structure unique du joint à membrane aseptique d'Aomi élimine les zones à risque en matière d'hygiène, garantit une auto-drainage complet et est plus compatible avec les processus CIP/SIP.

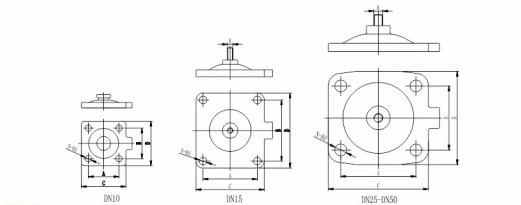

Paramètre

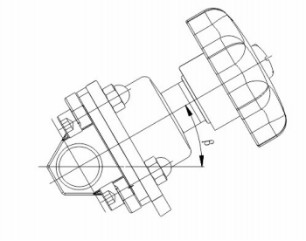

En fonction des caractéristiques structurelles des vannes aseptiques à membrane, les orientations d'installation suivantes sont recommandées. Ces configurations facilitent une vidange complète après le nettoyage et minimisent le risque de rétention de liquide à l'intérieur de la vanne.

Les vannes à membrane aseptique AVM disposent d'une structure d'étanchéité unique qui élimine les zones mortes hygiéniques, permettant un drainage complet des fluides et une compatibilité améliorée avec les processus CIP/SIP.

Le diagramme illustré illustre la différence entre la conception d’étanchéité unique d’AVM et celle d’une vanne conventionnelle.
