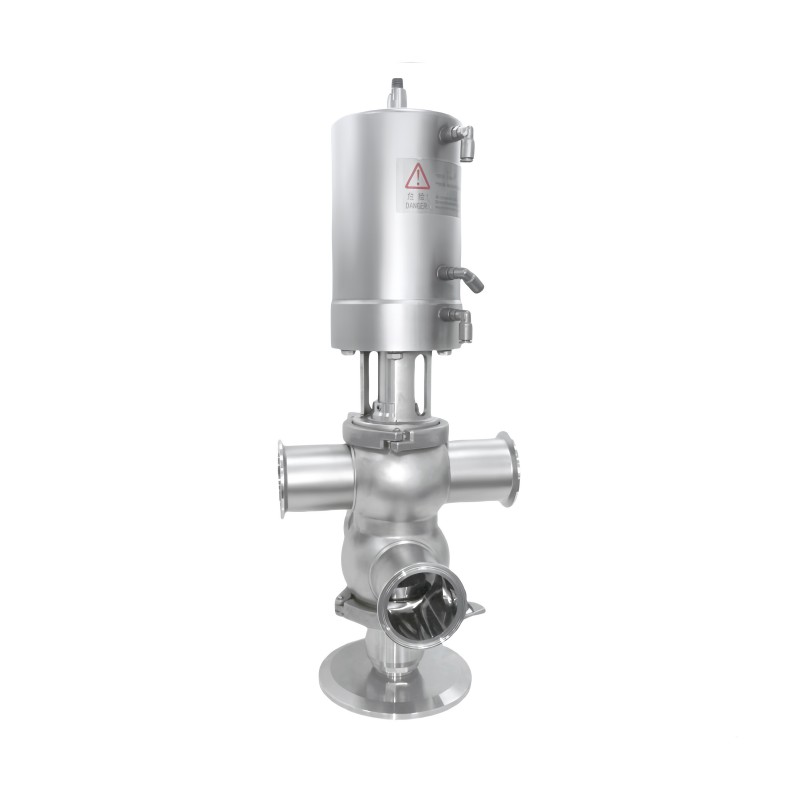

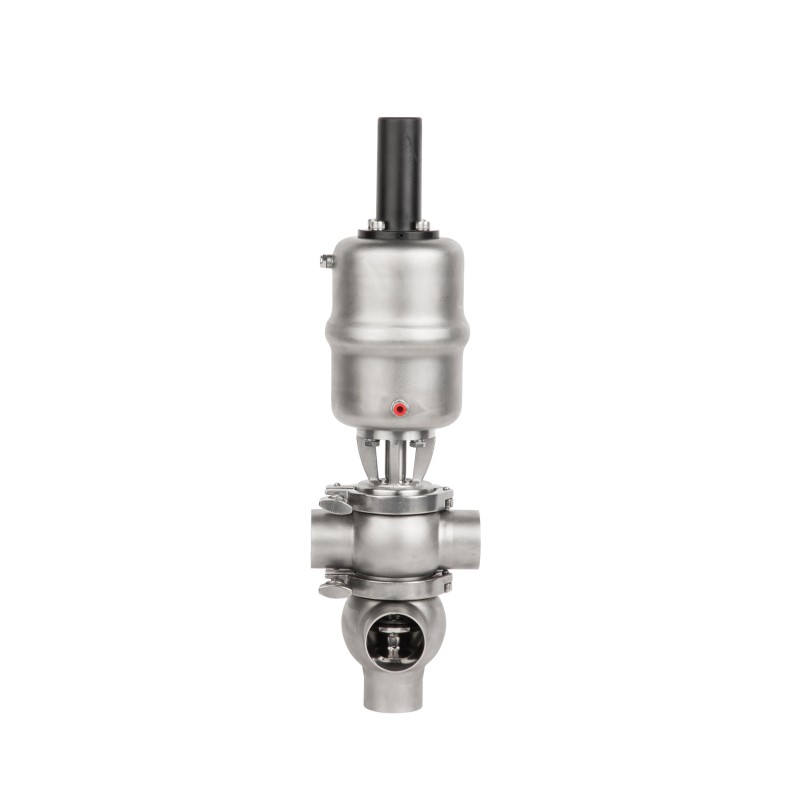

La vanne aseptique anti-mélange est une vanne hygiénique à commande pneumatique, normalement fermée (NC), conçue pour les applications exigeantes où la prévention de la contamination croisée et la fiabilité du processus sont essentielles.

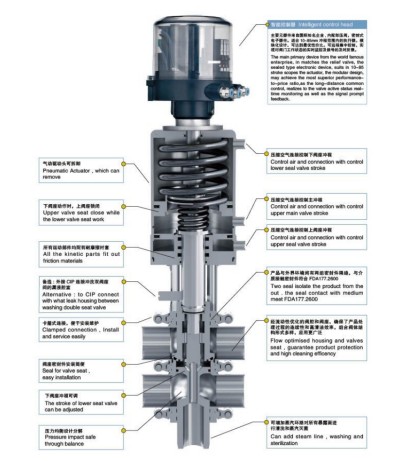

Dotée d'une conception à double siège avec deux joints indépendants sur le disque de la vanne, la vanne crée une chambre de fuite entre les joints. En cas d'usure ou de défaillance du joint, toute fuite de produit est automatiquement déviée vers la chambre et évacuée en toute sécurité via une sortie dédiée, garantissant ainsi l'absence de mélange de produit entre les différentes conduites.
Fonctionnement hygiénique : garantit la pureté du produit dans les systèmes de traitement multilignes en empêchant le reflux et la contamination croisée.
Prête pour le CIP : la vanne prend en charge le nettoyage en place (CIP) sans arrêter la production, augmentant ainsi la disponibilité du système et l'efficacité opérationnelle.
Aucune perte de produit : dans des conditions normales, la chambre de fuite reste fermée, maintenant ainsi un environnement de processus propre et contrôlé.

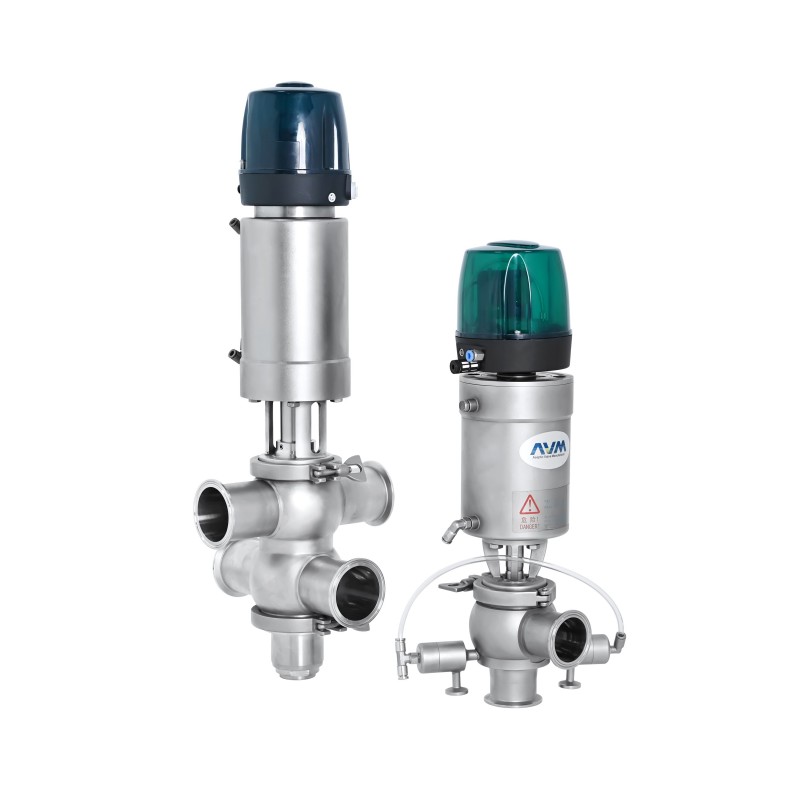

Compatibilité avec l'automatisation : le FH6/FH8 peut être équipé de têtes de commande intelligentes de grandes marques d'automatisation telles que Burkert, Alfa Laval ou GEMÜ. Cela permet un actionnement à distance, des diagnostics en temps réel et l'intégration de capteurs, prenant en charge un contrôle intelligent des processus.
Idéale pour les industries agroalimentaire, laitière, pharmaceutique et de soins personnels, cette vanne anti-mélange offre une fiabilité, une nettoyabilité et une conformité exceptionnelles aux normes d'hygiène.

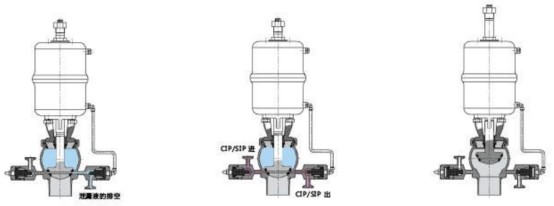

① Position de la vanne : FERMÉE
Pression d'air de commande : 0 bar au raccord L1 (course principale)
Pression d'air de commande : 0 bar au raccord L2 (course supérieure du disque de vanne)
Pression d'air de commande : 0 bar au raccord L3 (course inférieure du disque de vanne)
La séparation de deux médias différents est assurée.
En cas de fuite, le produit sera évacué vers l'extérieur à travers la chambre de fuite dans des conditions dépressurisées.
② Position de la vanne : OUVERTE
Pression d'air de commande : 6 bar au raccord L1 (course principale)
Le disque de la vanne inférieure se soulève, fermant la chambre de fuite.
Les deux disques de valve sont en position ouverte.
Les disques de valve supérieur et inférieur sont complètement ouverts l'un par rapport à l'autre, permettant l'écoulement du produit.
③ Nettoyage du siège de soupape supérieur
Pression d'air de commande : 6 bar au raccord L2 (course supérieure du disque de vanne)
Pendant le processus de nettoyage, le disque supérieur de la vanne est soulevé avec une course réglable (la course d'impulsion doit être réglée de manière appropriée).
Le siège de soupape, les joints de disque de soupape, les zones de dégagement et le tuyau d'échappement de fuite sont soigneusement nettoyés.
④Nettoyage du siège inférieur via le boîtier de vanne. Pression d'air de contrôle de 6 bars au raccord L3. Le disque de valve inférieur est soulevé pendant la procédure de nettoyage. Le siège de soupape, les joints du disque de soupape et le jeu, ainsi que le tuyau d'échappement de fuite, sont soigneusement nettoyés.
①Position de la vanne : FERMÉE
Pression d'air de contrôle : 0 bar
Lien : Séparation de deux médias hostiles
Fuite (le cas échéant) : guidée vers l'extérieur à travers la chambre de fuite dans un état dépressurisé.
Pression d'air de contrôle : 6 bar au niveau du raccord L
Le disque de valve inférieur se soulève, fermant la chambre de fuite.
Les deux disques de valve sont en position "ouverte".
Les sièges de soupape supérieur et inférieur sont ouverts, permettant l'écoulement entre les deux conduites.
①Drainage des fuites internes
Pression d'air de commande : 0 bar au raccord L1 (course principale)
Pression d'air de commande : 0 bar au raccord L2 (course supérieure du disque de vanne)
Pression d'air de commande : 0 bar au raccord L3 (course inférieure du disque de vanne)
Les deux médias différents sont séparés.
Toute fuite, si elle se produit, est évacuée vers l'extérieur à travers la chambre de fuite dans un état dépressurisé.
②État de la vanne : ouverte
Pression d'air de contrôle : 6 bar au niveau du raccord L1
Le disque de valve inférieur soulève et ferme la chambre de fuite.
Les deux disques de valve sont en position "ouverte".
Les chemins d'écoulement supérieur et inférieur sont ouverts et reliés l'un à l'autre.
③Lavage de la cavité de fuite du tuyau et de la vanne
Pression d'air de commande : 6 bar au raccord L2
Pendant le processus de nettoyage, le disque supérieur de la valve est soulevé avec une course réglable (impulsion).
Réglez la course en fonction des exigences de nettoyage
Le siège de soupape, les joints de disque de soupape, la zone de dégagement et le tuyau de fuite/d'échappement sont tous nettoyés efficacement
④Lavage de la cavité de fuite du réservoir et de la vanne
Pression d'air de commande : 6 bar au raccord L3
Pendant le processus de nettoyage, le disque de valve inférieur est soulevé
Le siège de soupape, les joints du disque de soupape, la zone de dégagement et le tuyau de fuite/d'échappement sont soigneusement nettoyés
La matrice de vannes à double siège AVM garantit le respect des exigences sanitaires et aseptiques de l’usine.
L'usine est capable d'établir des systèmes de vannes multivoies entièrement automatisés.
La matrice de vannes prend en charge le fonctionnement efficace des processus de production modernes et des cycles de nettoyage CIP/SIP, maximisant l'utilisation de l'atelier et optimisant la rentabilité.
Les vannes à double siège assurent une séparation fiable des produits et évitent la contamination croisée.
Veuillez vous référer à la photo pour plus de détails.
| Matériel | Contacter les pièces du produit | 316L(1.4404) |
| pièces de produit sans contact | 304(1.4301) | |
| Fournir le certificat EN 102043.1B | ||
| Matériau du joint | Standard | EPDM |
| Option | NBR\FPMSilicone | |
| Tous les matériaux d'étanchéité sont conformes à la norme FDA 177.2600 | ||
| Température | Température de fonctionnement en cours | -20~+135℃(EPDM) |
| Température de stérilisation | 150 ℃ (maximum 20 minutes) | |
| Pression | Pression de travail | 0-5bar |
| Accepter l'exigence de haute pression | ||
| Contrôler la pression de l'air | 6 ~ 8 bars | |
| Traitement de surface | Surface interne | Ra≤0,8 μm |
| Surface externe | Grenaillage | |
| Connexion | Norme de connexion | extrémité soudée : série DIN 118502 |
| soudé sur: norme de tuyau en pouces | ||
| Méthode de connexion : soudage, filetage, pince, bride | ||
| Option | Contrôleur Inteligont | 24 V CC |
| Vanne électromagnétique 1/3 | ||
| Sonde de position | 24 V CC | |
| Capteur de position 2/3/4 NPN/PNP | ||

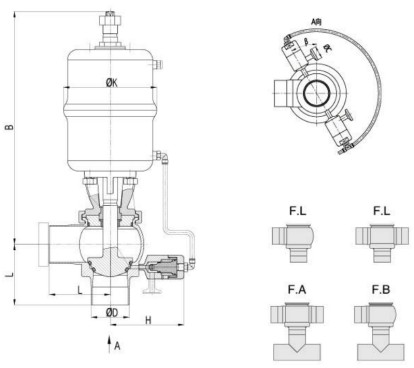

| dimensions(mm) | ||||||||||
| DN | A | B | L | L1 | D | H | S | DN | Course (K) | M(DIN) |
| DN40 | 350.5 | 90 | 60 | 65 | 89 | 8 | 29*1.5 | 41×1,5 | 23 | 21.5 |
| DN50 | 384.1 | 103B | 74.5 | 85 | 123 | B | 29*1.5 | 53x1,5 | 30 | 21.5 |
| DN65 | 392.8 | 1135 | 91.5 | 100 | 123 | B | 41*1.5 | 70 × 2,0 | 36.5 | 28 |
| DNB0 | 523.5 | 138 | 108 | 120 | 179 | 8 | 70*2.0 | 85*2.0 | 47.5 | 28 |
| DN100 | 533 | 152 | 127 | 150 | 173 | 8 | 85*2.0 | 104*2.0 | 47.5 | 28 |
| 3A | ||||||||||
| 1,5° | 349 | 90 | 56.8 | 65 | 89 | B | 291.5 | 38,1 × 1,65 | 23 | 12.7 |
| 2,0' | 382.8 | 103.B | 72 | 85 | 123 | B | 29*1.5 | 50,8*1,65 | 30 | 12.7 |
| 2,5' | 389.2 | 117 | 86 | 100 | 123 | 8 | 41*1.5 | 63,5×1,65 | 36.5 | 12.7 |
| 3,0' | 519.5 | 125 | 99.9 | 110 | 173 | 8 | 53*1.5 | 76,2*1,65 | 42 | 12.7 |
| 4,0° | 531 | 152 | 124.4 | 150 | 173 | B | 85*2.0 | 101,6*2,11 | 47.5 | 15.8 |
| dimensions(mm) | ||||||||
| DN | A | L | L1 | D | S | K | DN | Stoke(K) |
| DN40 | 350.5 | 59.5 | 65 | 83 | 140 | 65 | 41×1,5 | 23 |
| DN50 | 384.1 | 68.5 | 85 | 123 | 160 | 80 | 53×1,5 | 30 |
| DN65 | 392.2 | 83 | 100 | 123 | 180 | 80 | 70 × 2,0 | 36.5 |
| DNBO | 523.5 | 90 | 120 | 173 | 200 | 100 | 85*2.0 | 47.5 |
| DN100 | 533 | 95.5 | 150 | 173 | 220 | 100 | 104*2.0 | 47.5 |
| 3A | ||||||||
| 1,5° | 348 | 58 | 65 | 83 | 140 | 65 | 38,1 × 1,65 | 23 |
| 2,0° | 382.8 | 67 | 85 | 123 | 160 | 80 | 50,8*1,65 | 30 |
| 2,5° | 389.2 | 76 | 100 | 123 | 180 | B0 | 63,5x1,65 | 36.5 |
| 3,0° | 519.5 | B8 | 110 | 173 | 200 | 100 | 76,2*1,65 | 42 |
| 4,0° | 591 | 99.5 | 150 | 179 | 220 | 100 | 101.62.11 | 47.5 |
| dimensions(mm) | ||||||||||
| DN | A | B | L | L1 | D | H | S | DN | Course (K) | M (pince DIN) |
| DN40 | 350.5 | 90 | 60 | 65 | 89 | 8 | 2971.5 | 41×1,5 | 23 | 21.5 |
| DN50 | 384.1 | 103.B | 74.5 | 85 | 123 | 8 | 29*1.5 | 53x1,5 | 30 | 21.5 |
| DNE5 | 3928 | 113.5 | 91.5 | 100 | 123 | 8 | 41*1.5 | 70 × 2,0 | 36.5 | 28 |
| DN80 | 523.5 | 138 | 108 | 120 | 173 | 8 | 70*2.0 | 85*2.0 | 47.5 | 28 |
| DN100 | 533 | 152 | 127 | 150 | 173 | 8 | 85*2.0 | 104*2.0 | 47.5 | 28 |
| 3A | ||||||||||
| 1,5° | 349 | 900 | 56.8 | 65 | B9 | 8 | 29*1.5 | 38,1 × 1,65 | 23 | 12.7 |
| 2,0° | 382.8 | 103.8 | 72 | 85 | 123 | 8 | 291.5 | 50,8*1,65 | 30 | 12.7 |
| 2,5° | 389.2 | 117 | 86 | 100 | 123 | 8 | 41*1.5 | 63,5x1,65 | 36.5 | 12.7 |
| 3,0° | 519.5 | 125 | 99.9 | 110 | 173 | 8 | 53*1.5 | 76,2*1,65 | 42 | 12.7 |
| 4,0° | 531 | 152 | 124.4 | 150 | 173 | 8 | 85*2.0 | 101,6*2,11 | 47.5 | 15.8 |

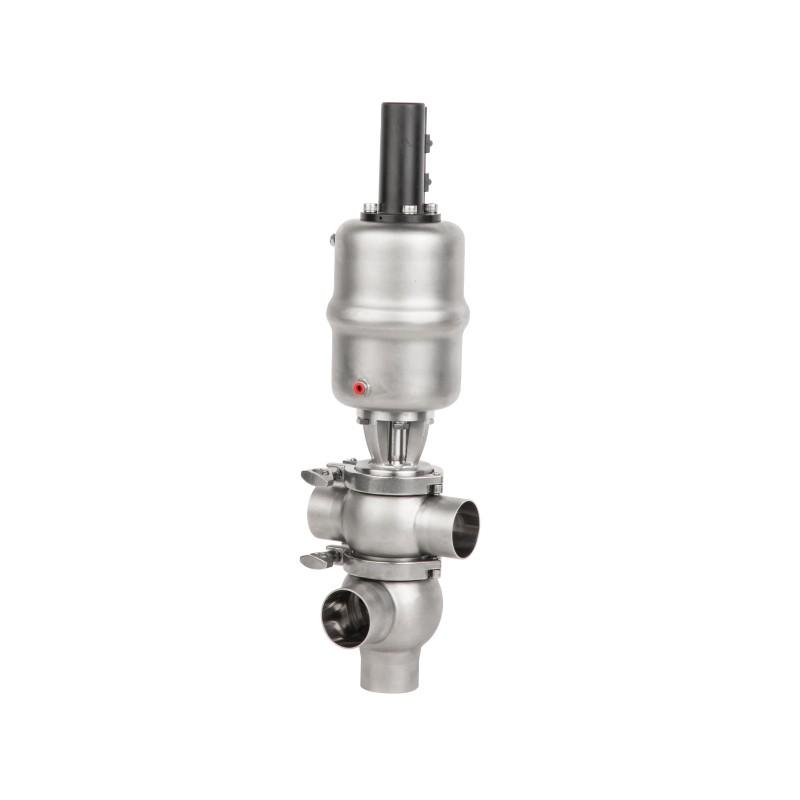

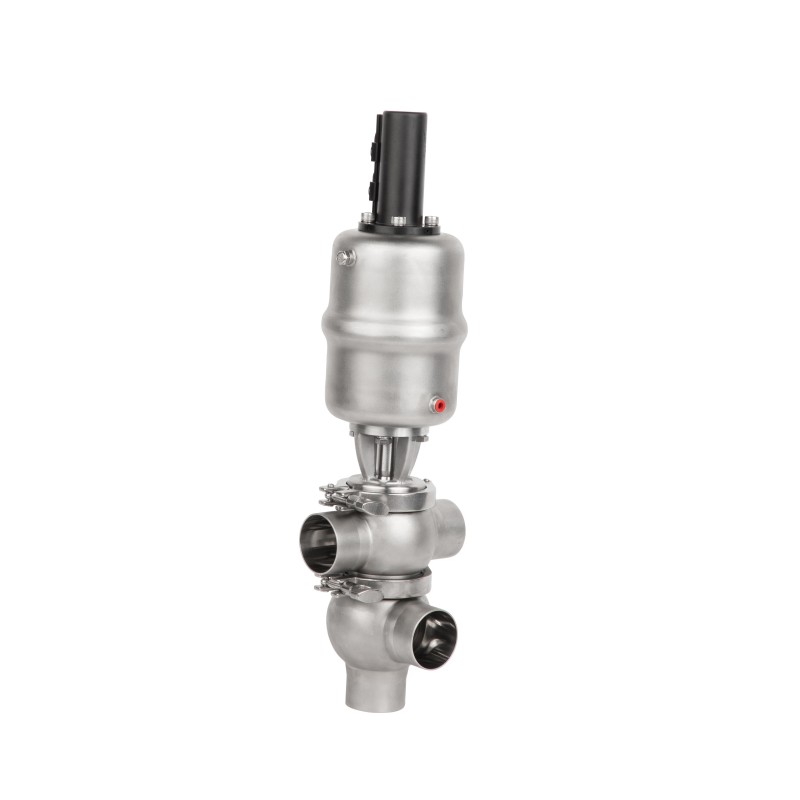

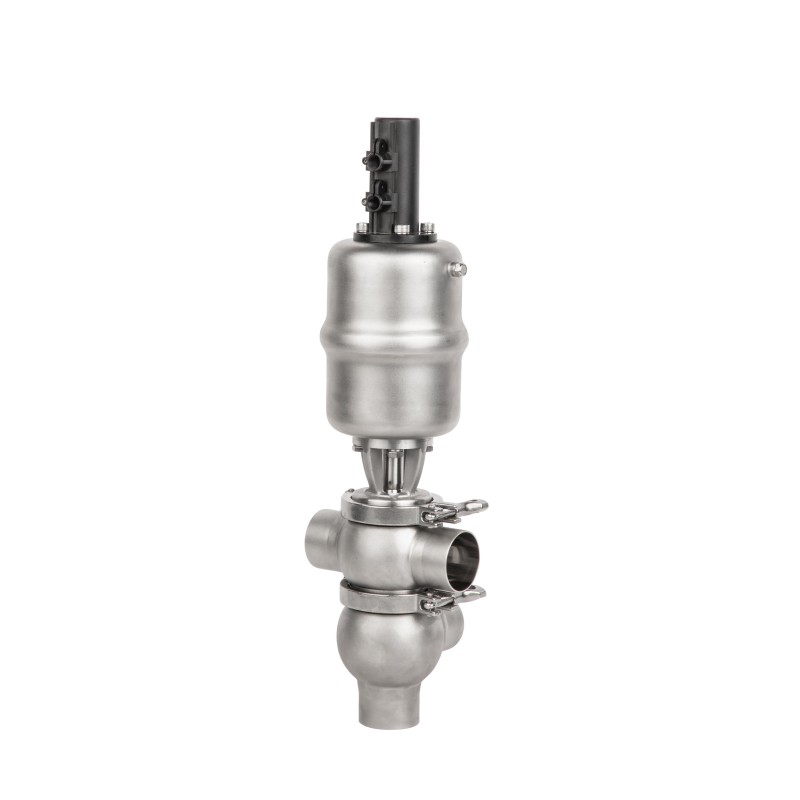

La vanne aseptique anti-mélange DZ4 est une vanne à siège à actionnement pneumatique dotée d'une conception hygiénique et flexible, basée sur une plate-forme de vanne à siège unique éprouvée. Il est spécialement conçu pour les processus dans lesquels deux liquides différents s'écoulent simultanément dans la même vanne. La vanne empêche non seulement la contamination croisée entre les fluides, mais permet également de surveiller facilement son fonctionnement. Il est largement utilisé dans les industries laitières, des boissons, pharmaceutiques et autres industries hygiéniques.
La vanne DZ4 est commandée à distance à l'aide d'air comprimé et est normalement fermée (NC) dans son état par défaut. Il est équipé de deux vannes pneumatiques de type mini normalement ouvertes : l'une sert de vanne de vidange et l'autre de vanne de nettoyage pour les applications CIP (Clean-in-Place).
La tige de valve est conçue avec deux bagues d'étanchéité qui créent une chambre de fuite entre elles. En cas de fuite interne, le produit s'écoule dans la chambre de fuite et est évacué par la vanne de vidange. Avant d'ouvrir la vanne principale, la chambre de fuite peut être nettoyée pour garantir un fonctionnement hygiénique et sûr.
| Matériel | Contacter les pièces du produit | 316L(1.4404) |
| pièces de produit sans contact | 304(1.4301) | |
| Fournir le certificat EN 102043.1B | ||
| Matériau du joint | Standard | EPDM |
| Option | NBR, FPM, Silicone | |
| Tous les matériaux des joints sont conformes à la norme FDA 177.2600 | ||
| Température | Température de fonctionnement en cours | -20-+135℃(EPDM) |
| Température de stérilisation | 150 ℃ (maximum 20 minutes) | |
| Pression | Pression de travail | 0-5bar (standard) |
| Accepter l'exigence de haute pression | ||
| Contrôler la pression de l'air | 5~8bars | |
| Traitement de surface | Surface interne | Ra≤0,8 μm |
| Surface externe | Grenaillage | |
| Connexion | Norme de connexion | extrémité soudée : série DIN 118502 |
| Extrémité soudée : norme de tuyau en pouces | ||
| Méthode de connexion : soudage, filetage, pince, bride | ||
| Option | Contrôleur intelligent | 24 V CC |
| Vanne électromagnétique 1/2 | ||
| Capteur de position | 24 V CC | |
| 2 Capteur de position NPN/PNP | ||
| DN | B | H | K | C | L | β | D | M (pince DIN) |
| DN40 | 296 | 109 | 90 | 25.2 | 65 | 30° | 41×1,5 | 21.5 |
| DN50 | 325.5 | 115 | 130 | 25.2 | 85 | 30° | 53×1,5 | 21.5 |
| DN65 | 352 | 128 | 130 | 25.2 | 90 | 30° | 70 × 2,0 | 28 |
| DNBO | 422 | 137.5 | 195 | 25.2 | 110 | 30° | 85*2.0 | 28 |
| DN100 | 431 | 142.5 | 195 | 25.2 | 130 | 30° | 104*2.0 | 28 |
| POUCE | B | H | K | C | L | β | DO | M(pince 3A) |
| 1,5° | 296 | 109 | 90 | 25.2 | 65 | 30° | 38,1 × 1,65 | 12.7 |
| 2,0° | 325.5 | 115 | 130 | 25.2 | 85 | 30° | 50,8*1,65 | 12.7 |
| 2,5' | 331 | 122.5 | 130 | 25.2 | 90 | 30° | 63,5×1,65 | 12.7 |
| 3,0° | 418.5 | 130 | 195 | 25.2 | 100 | 30° | 76,2*1,65 | 12.7 |
| 4,0° | 431 | 142.5 | 195 | 25.2 | 130 | 30° | 101.62.11 | 15.8 |
