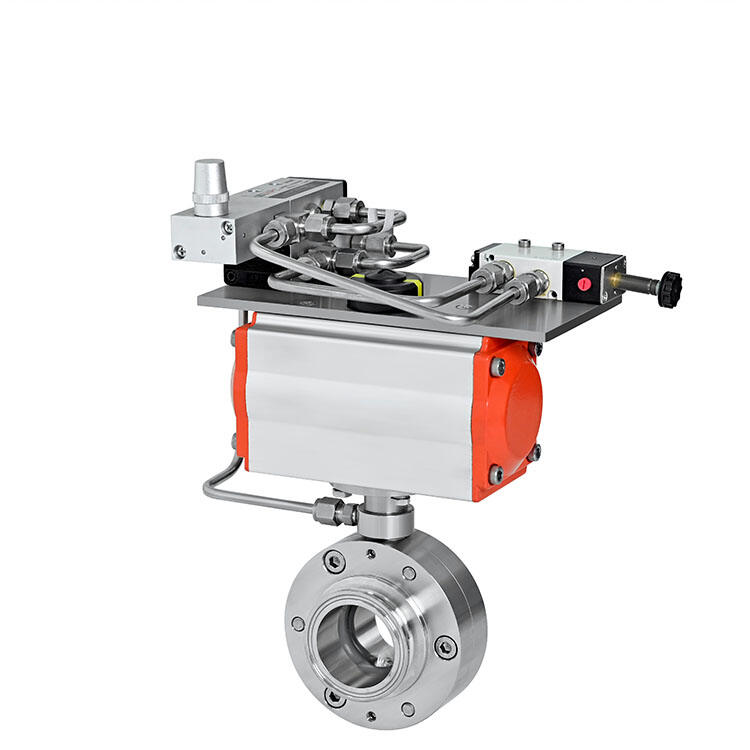

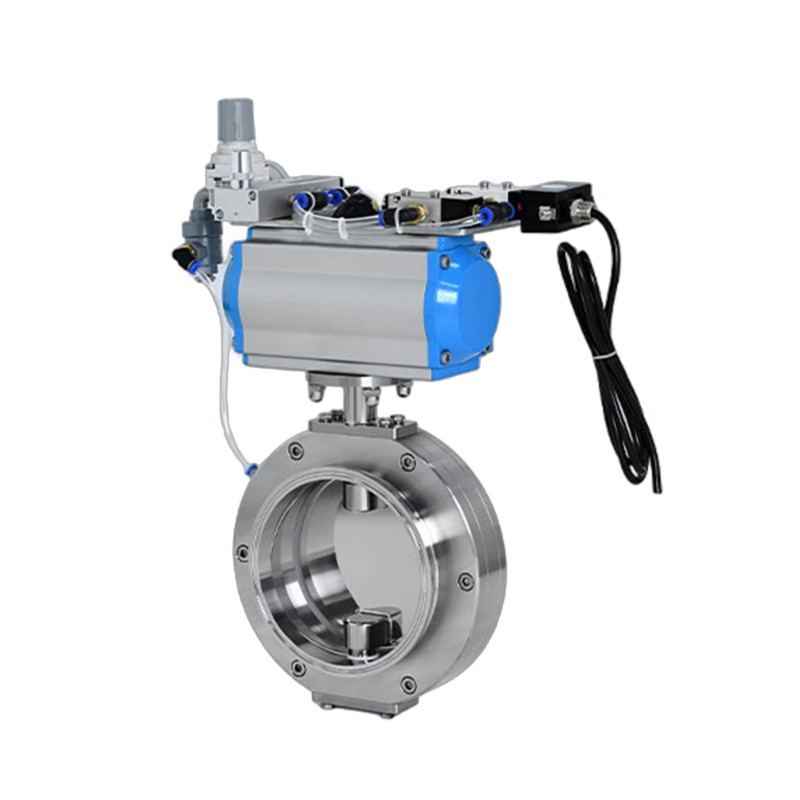

Vanne papillon à joint gonflable excentrique

Ce mécanisme de scellage sans friction répond efficacement aux exigences strictes d’hygiène et de pureté lors de la manipulation d’aliments, de produits pharmaceutiques et d’autres matériaux sensibles. Cela élimine également les problèmes liés à l’usure des joints et à la contamination potentielle due à la dégradation des joints.

La vanne papillon à joint gonflable excentrique est particulièrement adaptée à la manipulation de liquides, de poudres, de granulés et de matériaux similaires, et est largement utilisée dans des industries telles que la transformation des aliments, la production de lait en poudre, la biotechnologie et d'autres applications sanitaires.

La vanne papillon à joint gonflable excentrique, également connue sous le nom de vanne papillon scellée à l'air, est une vanne sanitaire haute performance conçue pour les applications hygiéniques et aseptiques. Sa caractéristique remarquable est un mécanisme d'étanchéité sans friction : lorsque la vanne est fermée, l'air comprimé dilate le siège de la vanne pour appuyer fermement contre le disque de la vanne, assurant ainsi une étanchéité sécurisée. Lorsque la vanne s'ouvre, l'air est libéré, permettant au siège de se rétracter et de se désengager complètement du disque, éliminant ainsi la friction, minimisant l'usure et réduisant considérablement le couple de fonctionnement.

Cette technologie d'étanchéité unique rend la vanne idéale pour les systèmes de processus exigeant une pureté élevée, tels que dans les industries de l'alimentation et des boissons, du lait en poudre, de la pharmacie, de la biotechnologie, de la cosmétique et de la chimie fine. Tous les matériaux de contact sont disponibles en SS304 ou SS316L, avec des composants d'étanchéité conformes aux normes FDA 21 CFR 177.2600. La vanne est entièrement compatible avec les systèmes de nettoyage et de stérilisation CIP/SIP, garantissant un fonctionnement hygiénique fiable.

Avantages clés

Conception d'étanchéité sans friction : empêche la perte de particules et la contamination croisée, prolonge considérablement la durée de vie du joint.
Faible couple de fonctionnement : automatisation facile avec des actionneurs plus petits, réduisant ainsi la complexité et les coûts du système.
Entièrement hygiénique et de qualité alimentaire : toutes les pièces en contact avec le fluide sont en acier inoxydable 304/316L ; joints disponibles en Viton, EPDM ou Silicone, conformes à la FDA.
Connexions polyvalentes : disponibles en versions à serrage, soudées et à brides pour répondre aux normes DIN, ISO et ASME-BPE.
Idéal pour divers supports : convient aux liquides, aux poudres et aux matériaux granulaires.
Compatibilité aseptique : conçu pour les salles blanches et les environnements stériles avec prise en charge complète CIP/SIP.

Cette vanne papillon à joint gonflable excentrique est une solution idéale pour les applications qui nécessitent des processus ultra-propres, une longévité prolongée de la vanne et un strict respect des normes sanitaires internationales. Il s'agit d'un choix de confiance sur le marché des vannes de process sanitaires, offrant une fiabilité à long terme, un entretien minimal et une sécurité des produits de haut niveau.

type de piston

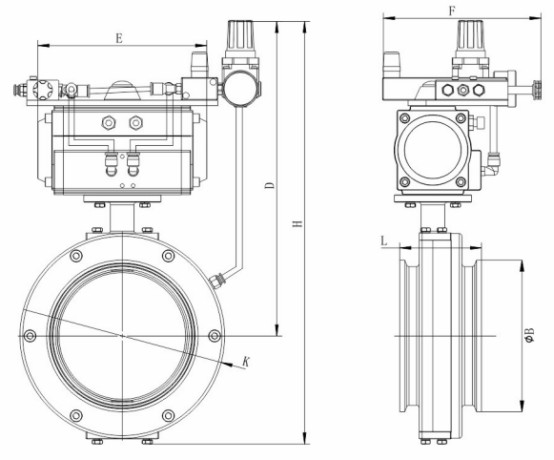

Spécifications techniques

Gamme de tailles : 2,0" à 10,0"
Pression de service : -0,1 MPa à +0,5 MPa
Pression d'alimentation en air de contrôle : 0,6 MPa
Options d'actionneur : actionneur pneumatique 0–90°
Moteur rotatif pneumatique (en option)
Température de fonctionnement : -20°C à +150°C
Matériaux métalliques :
Contact avec le milieu : SS304 ou SS316L
Pièces sans contact : SS304
Matériaux d'étanchéité :
Viton (conforme FDA 21 CFR 177.2600, configuration standard)
En option : caoutchouc de silicone, caoutchouc EPDM
Finition superficielle :
Surfaces de contact : Ra < 0,4 μm
Surfaces sans contact : Ra < 0,8 μm
Méthode de nettoyage/stérilisation : compatible CIP/SIP
Indice antidéflagrant : ATEX II 2 GD T4
Normes de connexion :
DIN 11850 série 2
ASME-BPE
OIN 1127 série 1e
Méthodes de connexion : pince, soudée, à bride
