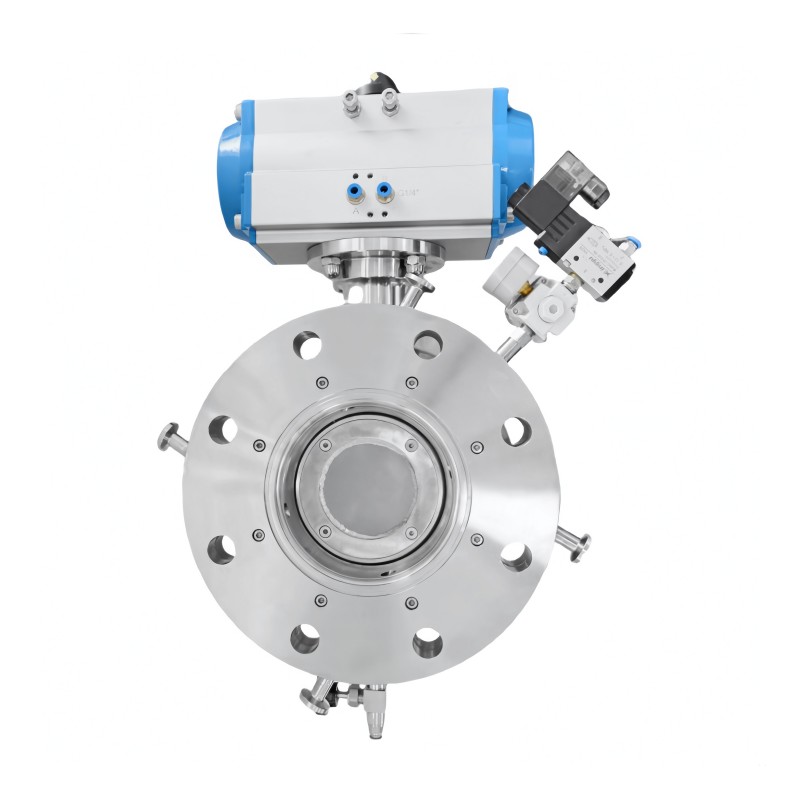

Valve sphérique à joint gonflable

Vanne sphérique à joint gonflable – Solution optimisée pour une décharge hygiénique des récipients à fond conique
La vanne sphérique à joint gonflable est conçue pour les applications de décharge hygiéniques et performantes à partir de trémies ou de récipients coniques. Sa structure de sortie sphérique unique, combinée à une technologie avancée d’étanchéité gonflable, garantit un excellent confinement, un nettoyage facile et un contrôle fiable du flux de matériaux. La vanne est adaptable à diverses conditions de processus grâce à des configurations optionnelles, notamment un drainage inférieur, une purge de gaz propre et une prise en charge CIP sans outil.

Principales caractéristiques et avantages :

Capacité de drainage inférieur
Évacue efficacement les liquides résiduels du fond du récipient pendant le traitement ou le nettoyage. Des tamis filtrants à mailles en option sont disponibles pour répondre aux différents besoins du processus.
Système de purge de gaz sphérique
Permet le raccordement à des conduites de gaz propre pour purger et sécher les matières résiduelles ou collantes à proximité de la zone de décharge, idéal pour empêcher l'accumulation et améliorer la cohérence de la décharge.
Joint d'étanchéité gonflable
Fournit une étanchéité sans friction et sans libération de particules avec une étanchéité exceptionnelle. Ce système d'étanchéité non invasif réduit l'usure et garantit une durée de vie prolongée de la vanne, particulièrement adaptée aux environnements stériles et de haute pureté.
Conception entièrement hygiénique et compatible CIP
Construit avec des composants de qualité sanitaire et des surfaces internes lisses pour répondre à des normes d'hygiène strictes. Prend en charge le nettoyage CIP (Clean-in-Place) sans démontage, garantissant un délai d'exécution rapide et un risque de contamination minimal.
Large compatibilité multimédia
La vanne convient aux liquides, poudres, granulés et boues, ce qui en fait un choix flexible et fiable pour les industries pharmaceutique, biotechnologique, alimentaire et chimique fine.

Paramètre

Spécifications techniques
Tailles standards : 3" – 12"
Matériaux du corps de vanne : SS304, SS316L, 2205, TA2
Matériaux d'étanchéité : Fluoroélastomère, EPDM, caoutchouc de silicone
(Tous conformes à la norme FDA 21CFR 177.2600)
Finition superficielle :
Ra < 0,4 μm (surfaces mouillées)
Ra < 0,8 μm (surfaces non mouillées)
Types de connexion : installation à bride/pince rapide
Pression de service : -0,1 à +0,5 MPa
Température de fonctionnement : -20°C à +135°C
(dépend du matériau d'étanchéité)
