Réducteur de pression

Les réducteurs de pression sanitaires sont spécialement conçus pour les applications de traitement hygiénique et aseptique dans des industries telles que les produits laitiers, les boissons, les brasseries, les produits pharmaceutiques et la transformation des aliments. Conçues en stricte conformité avec la norme sanitaire 3-A 64-00, ces vannes présentent une conception interne sans jambe morte et sans crevasses qui empêche la rétention de produit et la contamination microbienne. Disponibles en configurations de type T et de type L, ils s'adaptent à des différences de pression allant de 0,5 à 8 bar, avec une pression de fonctionnement maximale de 10 bar. Le corps de la vanne est poli pour une finition sanitaire (Ra ≤ 0,6 μm) et fabriqué en acier inoxydable AISI 316L, garantissant une résistance à la corrosion et une facilité de nettoyage. Équipée de joints conformes à la FDA tels que l'EPDM, le FPM ou le silicone, la vanne offre un contrôle de pression précis et stable avec un coefficient de débit (Kv) élevé et des caractéristiques d'écoulement fluides. Compact et modulaire, il prend en charge différents types de connexions, notamment les raccords à serrage, à souder et filetés, conformes aux normes internationales telles que DIN, SMS, ISO et 3A. Ce réducteur de pression est idéal pour maintenir une pression en aval constante dans les processus, notamment les lignes de pasteurisation, de filtration, de fermentation et de remplissage, et est compatible avec les procédures de nettoyage en place (CIP) et de vapeur en place (SIP) pour garantir une hygiène et des performances optimales.

Caractéristiques techniques

Spécifications : 1/2" à 3" (DN10 à DN65)
Matériau : 316L / 1.4404, ASME BPE 316L / 1.4435, NB2 Fe ≤ 0,5 %
Pression : jusqu'à 10 bars (1,0 MPa)
Plage de température : -20 ℃ à +150 ℃ (selon le matériau du joint)
Matériaux d'étanchéité : EPDM, FKM, HNBR, PTFE
Normes de connexion : DIN, SMS, ISO, IDF, RJT, BS4825, ASME BPE, 3A, DIN11864, DIN11853
Méthodes de connexion : fileté, collier, soudage, à bride
Finition superficielle :
Norme : Ra < 0,6 μm
Polissage mécanique (MP) : Ra < 0,3 μm
Electropolissage (EP) : Ra < 0,3 μm
Certifications : FDA 177.2600, 3A-64-00, Glass II USP, Glass VI Chapter 88, GB4806.11, Règlement UE (CE) n° 1935/2004, DESP 97/23/CE

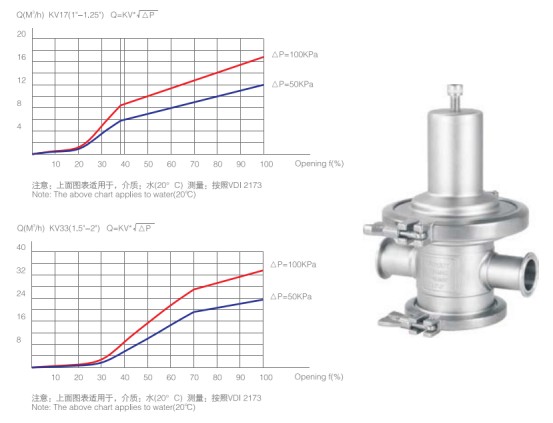

Graphique de débit du réducteur de pression

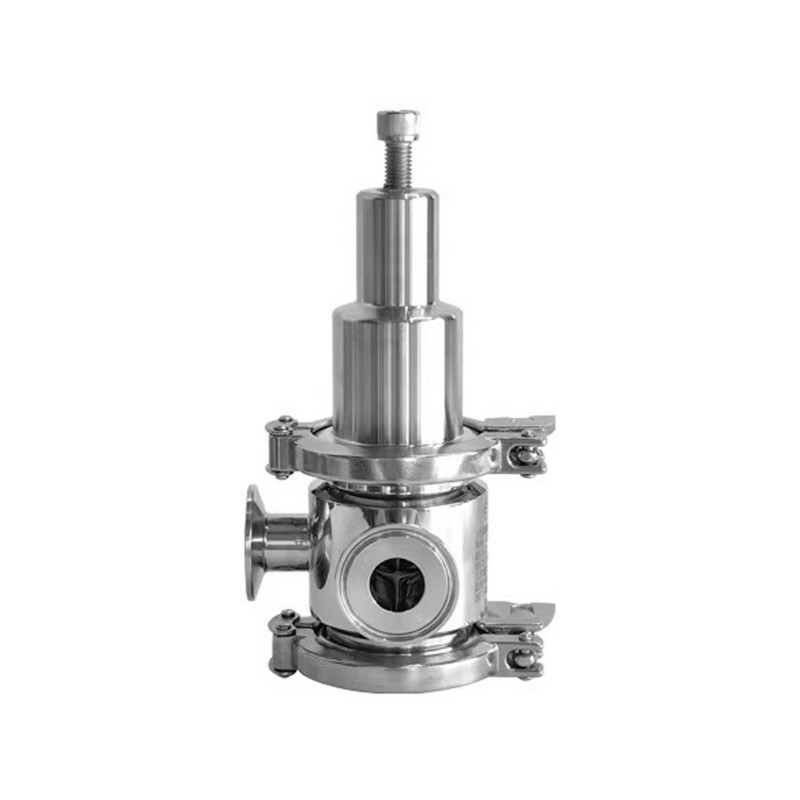

Réducteur de pression de type L

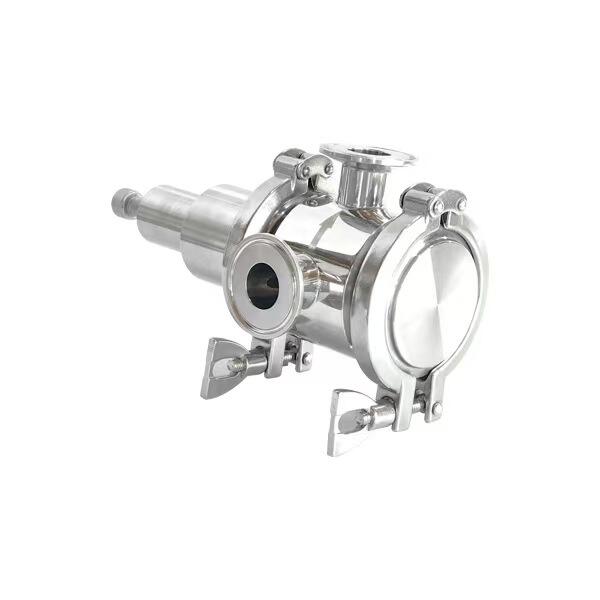

Réducteur de pression de type T
