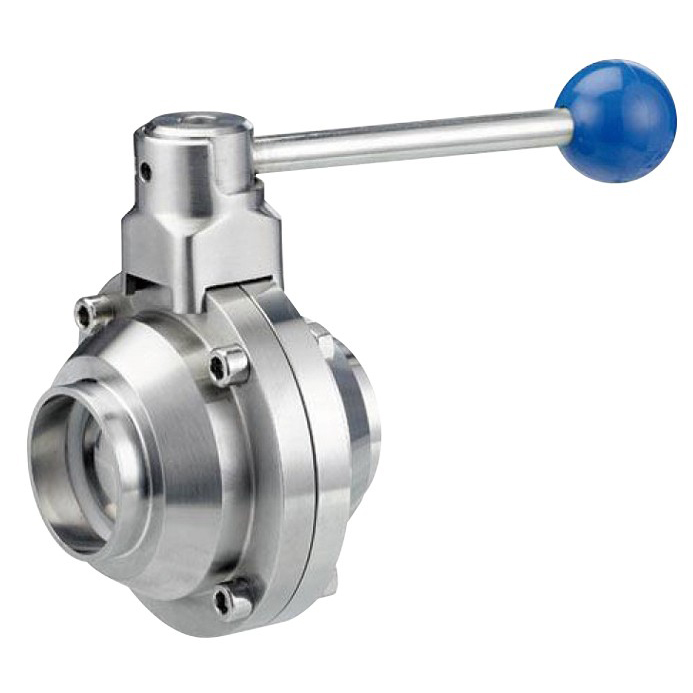

Ce type de robinet à bille sanitaire de type papillon peut être actionné via un actionneur (électrique ou pneumatique).
Un actionneur ou manuellement avec la main fait tourner le mouvement axial de l'actionneur à piston (électrique ou pneumatique) et pousse la position de mouvement axial jusqu'à 90 degrés, afin que la vanne puisse s'ouvrir ou se fermer. L'actionneur a trois types.
La poignée multi-positions peut être utilisée pour un réglage de la vanne à 15° ; il y a 12 sièges à verrouiller pour ouvrir ou fermer. De cette façon, la vanne peut contrôler le débit.
La poignée de traction peut être utilisée pour les 4 fonctions multifonctions pour verrouiller l'ouverture ou la fermeture. De cette façon, la vanne peut contrôler le débit.
Pièces en acier : SUS304, SUS316L
Joint : PTFE, PPL

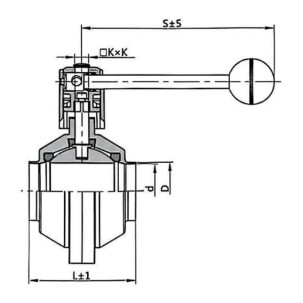

| TAILLE | d | D | L | S |
| 3/4" | 16 | 50.5 | 80 | 115 |
| 1" | 22.1 | 50.5 | 80 | 115 |
| 1 1/4" | 28 | 50.5 | 80 | 115 |
| 1 1/2" | 34.9 | 50.5 | 100 | 128 |
| 2" | 47.5 | 64 | 105 | 128 |
| 2 1/2" | 59.5 | 77.5 | 125 | 160 |
| 3" | 72.2 | 91 | 134 | 160 |
| 3 1/2" | 85 | 106 | 140 | 185 |
| 4" | 98 | 119 | 170 | 185 |
| TAILLE | d | D | L | S |
| 1" | 22.1 | 25.4 | 80 | 115 |
| 1 1/4" | 28 | 31.8 | 80 | 115 |
| 1 1/2" | 34.9 | 38.1 | 100 | 128 |
| 2" | 47.5 | 50.8 | 105 | 128 |
| 2 1/2" | 59.5 | 63.5 | 125 | 160 |
| 3" | 72.2 | 76.2 | 134 | 160 |
| 3 1/2" | 85 | 88.9 | 140 | 185 |
| 4" | 98 | 101.6 | 170 | 185 |

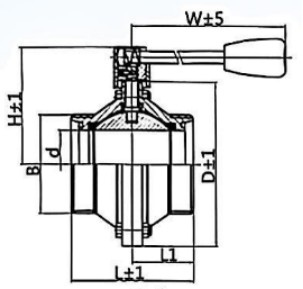

| Taille | d | D | L1 | L | H | W | B |
| DN25 | 26 | 90 | 40 | 80 | 70 | 120.5 | Rd52*1/6" |
| DN40 | 38 | 100 | 50 | 100 | 76 | 120.5 | Rd65*1/6" |
| DN50 | 50 | 116 | 52.5 | 105 | 95 | 156.3 | Chemin 78*1/6" |
| DN65 | 66 | 142 | 62.5 | 125 | 108 | 156.3 | Rd95*1/6" |
| DN80 | 81 | 172 | 70 | 140 | 125 | 220 | Rd110*1/4" |
| DN100 | 100 | 200 | 85 | 170 | 155 | 220 | Rd130*1/4” |
