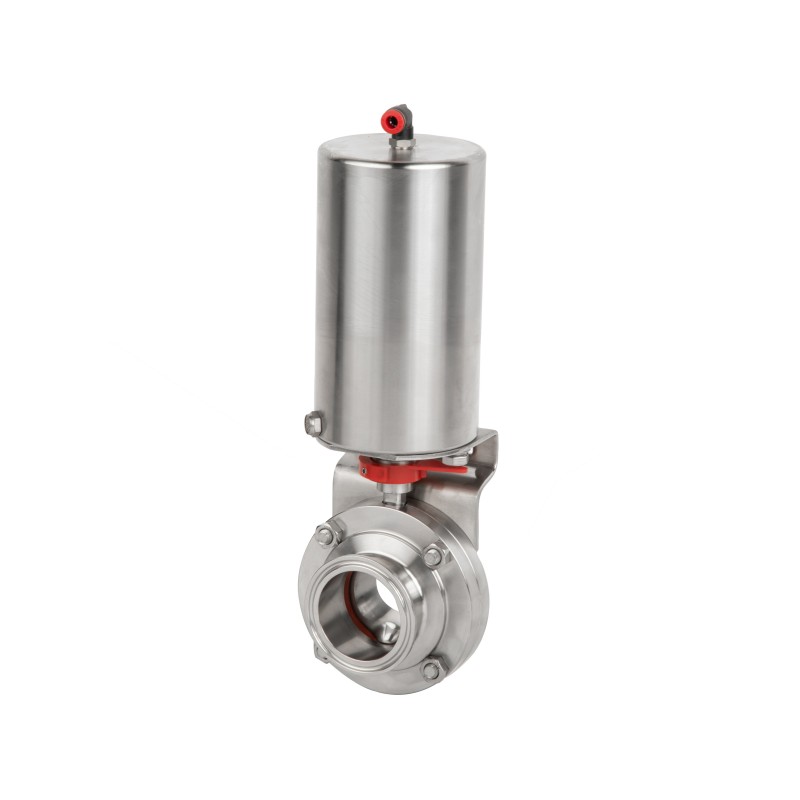

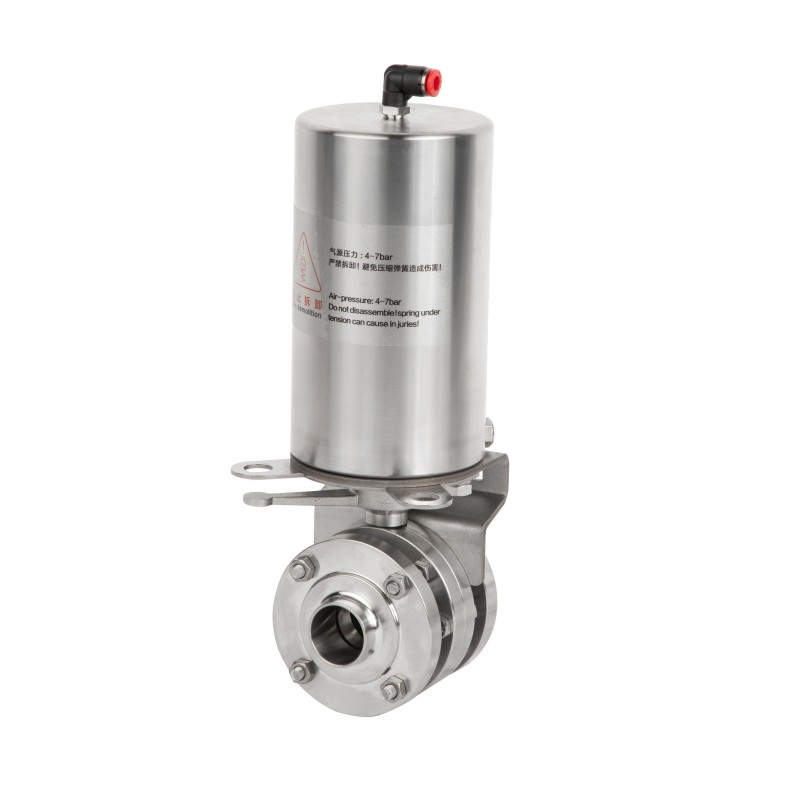

Vanne papillon pneumatique sanitaire

Options de fonctionnement des vannes papillon pneumatiques sanitaires série BV6 et conception de l'actionneur - Contrôle manuel et automatisé

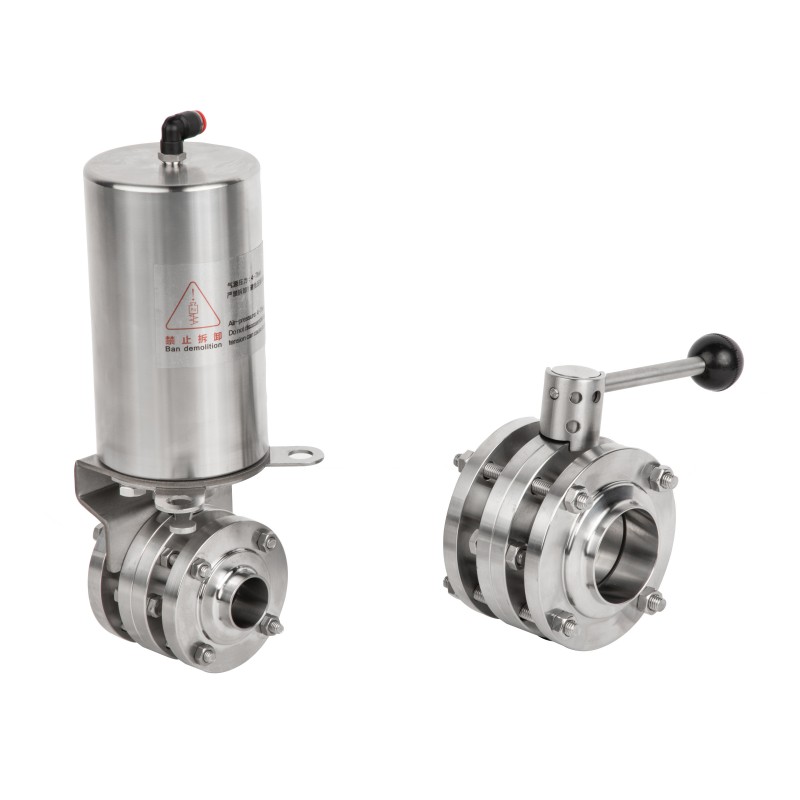

La vanne papillon peut être actionnée soit à distance via un actionneur pneumatique, soit manuellement via une poignée, offrant des solutions flexibles pour une large gamme d'applications de contrôle de processus.
L'actionneur pneumatique est disponible en trois configurations standard :
Normalement fermé (NC)
Normalement ouvert (NON)
Double effet (air pour ouvrir/air pour fermer, A/A)
La conception de l'actionneur garantit que le mouvement axial du piston est converti en une rotation précise de 90° de l'arbre de la vanne. Ce mécanisme augmente considérablement le couple lorsque le disque de la vanne entre en contact avec la bague d'étanchéité, garantissant ainsi une fermeture sécurisée. Ce couple amélioré offre d'excellentes performances d'étanchéité, en particulier dans les systèmes de processus hygiéniques très demandés.
Pour un fonctionnement manuel, la poignée de verrouillage permet de fixer mécaniquement la vanne dans diverses positions, notamment complètement ouverte, complètement fermée, semi-ouverte ou d'autres positions intermédiaires. Cette fonctionnalité permet une régulation précise du débit et est idéale pour les applications nécessitant un contrôle de fluide réglable.

Paramètre

Spécifications de l'actionneur pneumatique
Pression d'air de contrôle : 5 à 8 bars
Plage de températures de fonctionnement : -25°C à +90°C
Consommation d'air : 0,26 × P (bar)
Couple de sortie maximal :
Air/Ressort : 35 N·m (à 5 bar)
Air/Air : 65 N·m (à 5 bar)
L'actionneur est disponible en trois configurations standard :
Normalement fermé (NC)
Normalement ouvert (NON)
Air-Air (A/A)
Exigences en matière de qualité de l'air comprimé :
Taille maximale des particules : 0,01 mm
Teneur maximale en huile : 0,08 ppm
Point de rosée : 10°C en dessous de la température ambiante ou moins
Teneur en humidité maximale : 7,5 g/kg

Type de pince avec pneumatique

Type de pince standard DIN avec pneumatique

Type de pince standard SMS/3A/ISO avec pneumatique

Type de soudage avec pneumatique

Type de soudage standard DIN avec pneumatique

Type de soudage standard SMS/3A/ISO avec pneumatique

Type fileté avec pneumatique

Type fileté standard DIN avec pneumatique

Type fileté standard SMS avec pneumatique

Type fileté standard 3A avec pneumatique

Type en trois parties avec pneumatique

Type en trois parties standard DIN avec pneumatique

Type trois pièces standard SMS/3A/ISO avec pneumatique
