Lorsque la pression inférieure de la tige de valve dépasse la pression supérieure et la force du ressort, le clapet anti-retour s'ouvre. Lorsque la pression supérieure est égale à la pression inférieure, le clapet anti-retour se ferme.
Une pression inverse plus élevée agit sur la tige de la vanne et provoque la fermeture de la vanne.

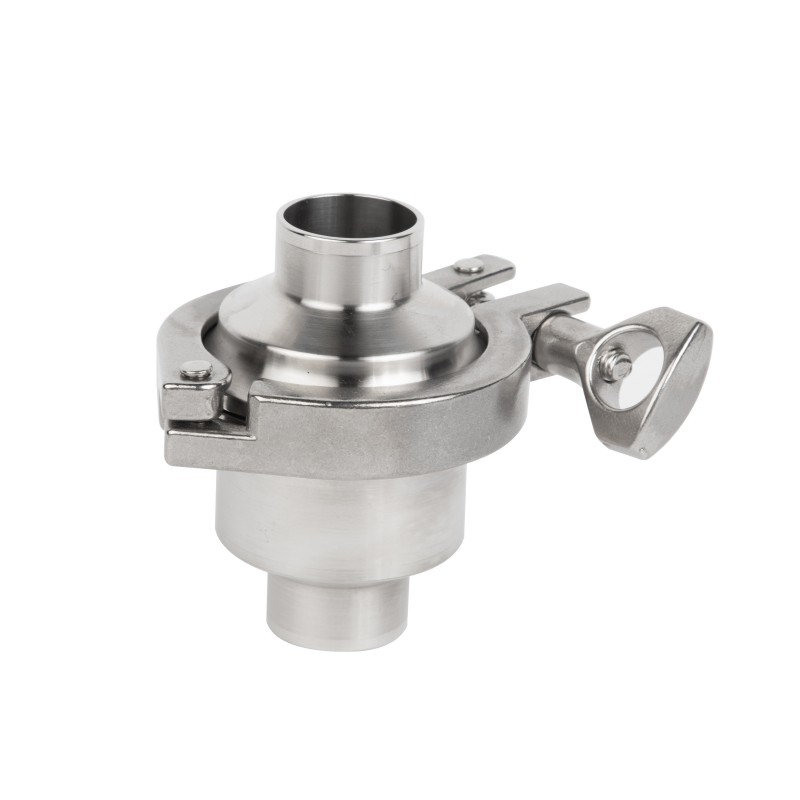

Le clapet anti-retour sanitaire ZH4 est disponible en deux types : le clapet anti-retour ZH4-1 adoptant la méthode de connexion par pince, qui est économique et pratique et largement utilisée dans le domaine alimentaire. Le clapet anti-retour ZH4-2 est composé d'un corps de vanne épaissi et de deux pièces de bride, faciles à installer et à retirer.
| Données techniques | ||
| Matériel | Contacter les pièces du produit | 304L/316L (1.4307/1.4404) Forgé |
| pièces de produit sans contact | 304(1.4301) | |
| Fournir le certificat EN 10204 3.1B | ||
| Matériau du joint | standard | EPDM |
| option | NBR, FPM, Silicone | |
| Matériau du joint Tous les matériaux du joint sont conformes à la norme FDA 177.2800 | ||
| Température | Température | -20~+135℃(EPDM) |
| Température de stérilisation | 150 ℃ (max 20 min) | |
| Pression | Pression d'ouverture | ≈0,08bar |
| Pression de service maximale | 10 bars | |
| Traitement de surface | Surface interne | Ra <= 0,8 um |
| Surface externe | Ra <= 1,6 um | |
| Connexion | Norme de connexion | extrémité soudée : série DIN 118502 |
| Extrémité soudée : norme de tuyau en pouces | ||
| Norme de connexion | ||
|
|

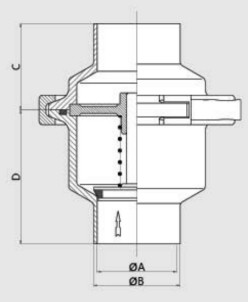

A | B | C | D |
| 1/2" | 9.4 | 25.2 | 28.5 | 39.5 |
| 3/4" | 15.75 | 25.2 | 28.5 | 39.5 |
| 1" | 22.1 | 50.5 | 38 | 59 |
| 1 1/2" | 34.8 | 50.5 | 38 | 59 |
| 2" | 47.5 | 64 | 38 | 59 |
| 2 1/2" | 60.2 | 77.5 | 38 | 59 |
| 3" | 72.9 | 91 | 42 | 59 |
| 4" | 97.38 | 119 | 44 | 55 |
|
|
A | B | C | D |
| 1/2" | 9.4 | 12.7 | 28.5 | 39.5 |
| 3/4" | 15.75 | 19.05 | 28.5 | 39.5 |
| 1" | 22.1 | 25.4 | 38 | 59 |
| 1 1/2" | 34.8 | 38.1 | 38 | 59 |
| 2" | 47.5 | 50.8 | 38 | 59 |
| 2 1/2" | 60.2 | 63.5 | 38 | 59 |
| 3" | 72.9 | 76.2 | 42 | 59 |
| 4" | 97.38 | 101.6 | 44 | 55 |
